تزریق پلاستیک میکرو چیست و چه تفاوتی با روش استاندارد دارد؟

قطعه ای را تصور کنید که وزنش از یک دانه ی برنج هم کمتر است، ابعادش چند دهم میلی متر است و باید با خطایی در حد چند میکرون ساخته شود. چرخ دنده ی ریز داخل یک پمپ انسولین، کانکتور داخل یک ایرپاد یا قطعه ی نوری درون یک سنسور، نمونه هایی از این دنیا هستند. ساخت چنین قطعاتی با ماشین تزریق معمولی تقریباً غیرممکن است و برای همین، روش تخصصی ای به نام تزریق پلاستیک میکرو شکل گرفته است.

در این مقاله بررسی می کنیم این فناوری دقیقاً چیست، چه تفاوت هایی با تزریق استاندارد دارد، چه چالش هایی پیش روی تولید کنندگان قرار می دهد و در صنایع پزشکی، الکترونیک و دیگر حوزه ها چه کاربردهایی دارد. اگر طراح محصول، مهندس قالب یا مدیر تولید هستید، آشنایی با تزریق پلاستیک میکرو می تواند راه را برای ساخت محصولات کوچک تر، دقیق تر و رقابتی تر باز کند.

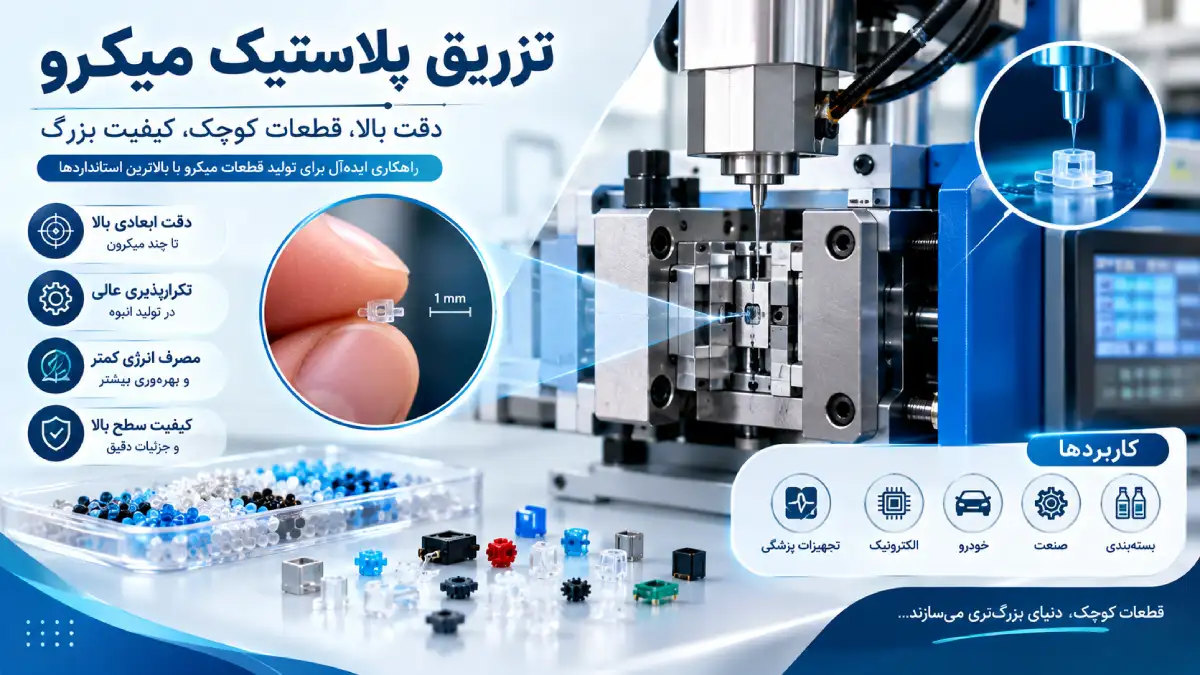

تزریق پلاستیک میکرو چیست؟

تزریق پلاستیک میکرو (Micro Injection Molding) شاخه ای تخصصی از قالب گیری تزریقی است که برای تولید قطعات فوق ریز پلاستیکی به کار می رود. تعریف دقیق و یکسانی در سراسر صنعت وجود ندارد، اما معمولاً قطعه ای را «میکرو» می دانند که یکی از این شرایط را داشته باشد:

وزن آن از حدود یک گرم بسیار کمتر باشد و در بسیاری از کاربردها در حد میلی گرم یا کسری از گرم قرار بگیرد.

ابعاد کلی آن در حد چند میلی متر یا کمتر باشد.

جزئیات و ویژگی های سطحی آن (مثل کانال، سوراخ یا دندانه) در مقیاس میکرون باشد.

ضخامت جداره ی آن بسیار نازک و در حد چند دهم میلی متر یا کمتر باشد.

اصول کلی این روش مثل تزریق معمولی است: پلیمر ذوب می شود، با فشار به داخل قالب می رود، سرد می شود و قطعه خارج می شود. اما وقتی مقیاس به این اندازه کوچک می شود، رفتار مذاب، انتقال حرارت و حتی نیروهای سطحی تغییر می کنند و بسیاری از قواعد تجربی تزریق معمولی دیگر جواب نمی دهند. به همین دلیل، هم دستگاه و هم قالب و هم فرآیند باید به طور ویژه طراحی شوند.

یک نکته ی مهم این است که گاهی در تزریق میکرو، وزن خود قطعه از وزن سیستم تغذیه (اسپرو و رانر) بسیار کمتر است. یعنی ممکن است قطعه چند میلی گرم باشد، ولی رانر چندین برابر آن مذاب مصرف کند. به همین دلیل، طراحی سیستم تغذیه و بازیافت ضایعات در این روش اهمیت زیادی دارد.

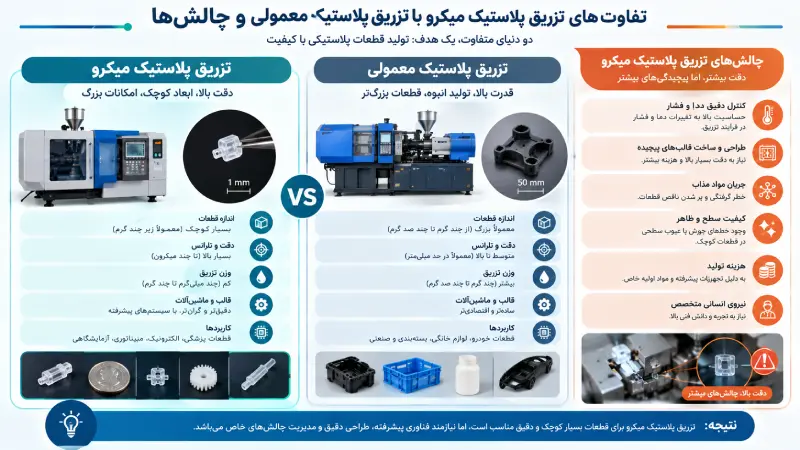

تفاوت های فنی تزریق میکرو با تزریق استاندارد

تفاوت تزریق میکرو با تزریق استاندارد فقط در اندازه ی قطعه نیست. این دو روش در منطق طراحی، تجهیزات و کنترل فرآیند فرق دارند. برای درک بهتر، تفاوت ها را در دو محور بررسی می کنیم.

تفاوت در حجم تزریق و دقت

در ماشین های استاندارد، حجم تزریق (Shot Volume) معمولاً از ده ها تا صدها گرم یا بیشتر است. اگر بخواهید با چنین ماشینی قطعه ای ۰٫۰۵ گرمی بسازید، باید مقدار بسیار کمی از ظرفیت ماشین را استفاده کنید. این کار دو مشکل ایجاد می کند. اول اینکه کنترل دقیق مقدار تزریق دشوار می شود و تغییر کوچک در شات، باعث تغییر بزرگ در وزن قطعه می شود. دوم اینکه پلیمر مدت زیادی داخل بشکه در دمای بالا می ماند و ممکن است تجزیه شود، چون با هر تزریق، فقط مقدار ناچیزی از آن مصرف می شود.

در تزریق میکرو، حجم شات بسیار کوچک و دقت کنترل آن بالاست. دقت ابعادی بالا یکی از ویژگی های اصلی این روش است و بسیاری از کاربردها تلرانس هایی در حد چند میکرون می طلبند. برای رسیدن به آن، باید فرآیند تکرار پذیر باشد؛ یعنی هر شات دقیقاً مثل شات قبلی باشد.

چند تفاوت مهم دیگر:

زمان ماند مذاب: در ماشین میکرو، مذاب زمان کمی در بشکه می ماند و تخریب حرارتی کمتر است.

سرعت تزریق: مذاب باید بسیار سریع وارد حفره ی ریز شود، چون در جداره ی نازک خیلی زود منجمد می شود. سرعت های بالا در این روش رایج است.

فشار تزریق: برای پر کردن کانال های بسیار باریک، فشار بالایی لازم است.

نسبت سطح به حجم: در قطعات ریز این نسبت بسیار بزرگ است، پس گرما سریع از مذاب به قالب منتقل می شود.

تفاوت در نوع دستگاه و قالب

دستگاه تزریق میکرو از نظر ساختار با ماشین معمولی تفاوت دارد. در بسیاری از مدل ها، به جای یک پیچ بزرگ که هم ذوب و هم تزریق می کند، دو وظیفه جدا می شود. یک واحد کوچک ذوب کننده (پیچ یا پلاستیسایزر) پلیمر را ذوب می کند و یک پیستون بسیار ریز و دقیق، مقدار مشخصی از مذاب را به قالب می راند. این طراحی مقدار شات را با دقت بالا کنترل می کند و زمان ماند مذاب را کم می کند. برخی تولیدکنندگان از پیچ بسیار کوچک با قطر چند میلی متر هم استفاده می کنند. ویژگی های دیگر این ماشین ها شامل موارد زیر است:

موتورهای سروو برقی برای کنترل دقیق حرکت

سنسورهای فشار و موقعیت با رزولوشن بالا

نیروی بستن کم (چون قطعه کوچک است) اما با دقت زیاد

امکان کار در اتاق تمیز یا شرایط پاکیزه برای کاربردهای پزشکی

قالب سازی دقیق نیز چالشی جدی است. قالب های میکرو معمولاً با روش هایی مثل ماشین کاری با دقت بالا، تخلیه ی الکتریکی (EDM)، میکروفرز و گاهی لیزر ساخته می شوند. تلرانس ساخت قالب باید بسیار کمتر از تلرانس قطعه باشد. موارد زیر در طراحی اهمیت خاص دارند:

تهویه ی هوا: در حفره های ریز، هوا به سختی خارج می شود و ممکن است باعث پرنشدن یا سوختگی شود. دریچه های تهویه بسیار نازک (در حد چند میکرون) طراحی می شوند.

کنترل دمای قالب: گاهی از روش تغییر دمای سریع (Variotherm) استفاده می شود؛ قالب پیش از تزریق گرم می شود تا مذاب سریع منجمد نشود و بعد سریع سرد می گردد.

خلأ: در برخی فرآیندها، هوای داخل حفره پیش از تزریق تخلیه می شود تا پرشدگی بهتر شود.

پران ها و جداسازی: برداشتن قطعه ی ریز بدون آسیب، چالش برانگیز است و گاهی از مکش یا جداسازی ویژه استفاده می شود.

مواد قالب: فولادهای سخت با کیفیت سطح بسیار بالا برای مقاومت در برابر سایش.

چالش های تولید در مقیاس میکرو

تولید در مقیاس میکرو فقط کوچک کردن فرآیند معمولی نیست. چالش هایی دارد که اگر پیش بینی نشود، هزینه و ضایعات را بالا می برد.

۱. انجماد زودهنگام مذاب: در کانال های بسیار نازک، پلیمر به سرعت سرد می شود و پیش از پر شدن کامل حفره منجمد می شود. راه حل ها شامل افزایش دمای قالب، سرعت بالاتر تزریق و استفاده از پلیمرهای با روانی بیشتر است.

۲. کنترل وزن و حجم شات: قطعه ی چند میلی گرمی را باید با دقت بسیار بالا وزن کرد. ترازوهای معمولی کافی نیستند و باید از ترازوهای آزمایشگاهی دقیق استفاده کرد.

۳. اندازه گیری و بازرسی: اندازه گیری قطعه ی چند دهم میلی متری با کولیس ممکن نیست. از میکروسکوپ، سیستم های بینایی ماشین، پروفایلومتر نوری و در موارد خاص اسکنر CT استفاده می شود.

۴. جابجایی و بسته بندی: قطعه ی بسیار ریز ممکن است به دلیل الکتریسیته ی ساکن به سطوح بچسبد یا گم شود. ربات های ظریف، مکش و ابزار مخصوص لازم است.

۵. ضایعات رانر: همان طور که گفته شد، گاهی وزن رانر چندین برابر قطعه است. استفاده از رانر گرم میکرو یا طراحی رانر کوتاه و ریز کمک می کند. بازیافت مجدد ماده در کاربردهای پزشکی ممکن است ممنوع یا محدود باشد.

۶. تأثیر سطح و اصطکاک: در مقیاس میکرو، نیروهای سطحی و اصطکاک اهمیت بیشتری می گیرند و ممکن است جداسازی قطعه از قالب سخت شود.

۷. رفتار رئولوژیک متفاوت: وقتی کانال بسیار نازک است، رفتار مذاب با پیش بینی های مدل های رایج کاملاً منطبق نیست. شبیه سازی هم دشوارتر است و به مدل های ویژه نیاز دارد.

۸. هزینه ی بالای ساخت قالب: قالب سازی دقیق با ماشین آلات پیشرفته انجام می شود و هزینه ی اولیه ی بالایی دارد. بنابراین این روش بیشتر برای تیراژهای بالا یا ارزش افزوده ی زیاد مناسب است.

۹. انتخاب ماده: همه ی پلیمرها برای این کار مناسب نیستند. موادی که روانی خوب دارند و در دمای بالا پایدارند، انتخاب بهتری اند. پلیمرهای رایج شامل POM، PEEK، PC، LCP، PA، PMMA و PP هستند. برخی گریدهای ویژه ی میکرو با روانی بالا هم وجود دارد.

صنایع پزشکی؛ کاربرد تزریق میکرو در قطعات ریز تجهیزات

صنعت پزشکی یکی از بزرگترین مصرف کنندگان این فناوری است. روند مینیاتوری شدن تجهیزات، تقاضا برای قطعات ریز و دقیق را بالا برده است. دلیل اصلی آن هم نیاز به دقت ابعادی بالا، پاکیزگی و تکرارپذیری است. برخی از کاربردها عبارت اند از:

سیستم های دارورسانی: قطعات پمپ انسولین، قلم های تزریق، اینهیلر و نبولایزر. ابعاد دقیق مقدار دارو را تعیین می کند.

ابزار جراحی کم تهاجمی: قطعات ریز در ابزارهای آندوسکوپی و لاپاراسکوپی.

قطعات شنوایی: اجزای ریز سمعک ها و ایمپلنت های حلزونی.

تجهیزات تشخیصی: تراشه های میکروفلوئیدیک برای آزمایش های خون و نمونه های کوچک، کاست های تست سریع و قطعات دستگاه های آزمایشگاهی.

سوزن و میکروسوزن: برخی ساختارهای میکرو سوزنی پلیمری برای تزریق یا نمونه گیری.

ایمپلنت ها و قطعات زیست تجزیه پذیر: با پلیمرهای زیست سازگار و جذب شدنی، مثل برخی گریدهای PLA یا PLGA، البته با الزامات مقرراتی خاص.

قطعات دندانپزشکی: اجزای ریز ابزار و وسایل ارتودنسی.

قطعات چشم پزشکی: لنزهای ریز و قطعات ابزار جراحی چشم.

در این صنعت، چند نکته ی تکمیلی اهمیت دارد. مواد باید زیست سازگار باشند و استانداردهای مربوط به پزشکی را رعایت کنند. تولید معمولاً در اتاق تمیز انجام می شود تا ذرات معلق به قطعه نرسد. مستندسازی کامل فرآیند و ردیابی هر دسته از محصول نیز الزامی است. به همین دلیل، همکاری با تولیدکننده ای که سیستم کیفیت پزشکی دارد اهمیت زیادی دارد.

درباره تولید قطعات پلاستیکی تجهیزات پزشکی بیشتر بخوانید.

صنعت الکترونیک و کاربرد قطعات میکرو پلاستیکی

الکترونیک مصرفی، ارتباطات و خودرو به سمت کوچک تر شدن حرکت می کنند. هر چه دستگاه فشرده تر باشد، قطعات پلاستیکی ریز تر و دقیق تری لازم است. صنعت پزشکی و الکترونیک مهم ترین بازارهای تزریق پلاستیک میکرو به شمار می روند. نمونه های رایج در الکترونیک:

کانکتورها و سوکت ها: کانکتورهای ریز با گام بسیار کوچک (Fine Pitch) برای گوشی، لپ تاپ و ساعت هوشمند. پین های فلزی در بدنه ی عایق پلاستیکی قرار می گیرند.

قطعات نوری: لنز و راهنمای نور (Light Guide) برای دوربین، سنسورها و نمایشگرها. در این جا کیفیت سطح و شفافیت اهمیت زیادی دارد.

سنسورها و حسگرها: قاب و بدنه ی ریز سنسورهای خودرو و تجهیزات پوشیدنی.

قطعات سمعک و هدفون: اجزای ریز و دقیق در ایرپاد و هندزفری.

رله و کلید: بدنه ی ریز کلیدها و رله ها.

فیبر نوری و اتصالات آن: فِرول و قطعات اتصال که به دقت بسیار بالا نیاز دارند.

ریز قطعات LED و بسته بندی نیمه هادی: بدنه ی پلیمری ریز.

قطعات ماژول دوربین: نگهدارنده ی لنز و اجزای ریز مکانیزم فوکوس.

در این کاربردها، علاوه بر دقت، ویژگی هایی مثل مقاومت حرارتی (برای لحیم کاری)، خواص الکتریکی و چسبندگی به فلز اهمیت دارد. به همین دلیل پلیمرهایی مثل LCP و PPS و PEEK انتخاب های رایج اند. پلیمر کریستال مایع (LCP) به دلیل روانی بسیار بالا برای کانکتورهای ریز با جداره ی نازک مناسب است.

سایر کاربردهای صنعتی تزریق پلاستیک میکرو

علاوه بر پزشکی و الکترونیک، این فناوری در صنایع دیگری هم جای خود را باز کرده است:

خودرو: قطعات ریز سنسورها، کانکتورها، قطعات سیستم سوخت رسانی و مکانیزم های ظریف داخل کابین.

ساعت سازی و صنایع دقیق: چرخ دنده های بسیار ریز، قاب و قطعات مکانیزم ها.

اپتیک و فوتونیک: میکرو لنزها، آرایه های لنز، گریتینگ و قطعات نوری که ساختار سطحی میکرو دارند.

میکروفلوئیدیک و آزمایشگاه روی تراشه: کانال های میکرونی برای تحلیل نمونه، که اغلب با پلیمرهایی مثل COC و PMMA ساخته می شوند.

هوافضا و دفاعی: قطعات سبک و ریز برای ابزار دقیق.

لوازم آرایشی و بسته بندی ویژه: نازل های ریز و قطعات پمپ های دقیق.

ربات ها و میکرو ماشین ها: چرخ دنده، شفت و قطعات ظریف.

اسباب بازی و کالاهای مصرفی پیشرفته: قطعات ریز مکانیزم ها.

صنعت چاپ و جوهرافشان: نازل ها و قطعات ریز سر چاپ.

نکته ی مشترک همه ی این حوزه ها، نیاز به قطعاتی است که کوچک، دقیق و قابل تولید انبوه باشند. جایی که ماشین کاری فلز بسیار گران یا ناکارآمد است و تزریق معمولی دقت لازم را ندارد، تزریق میکرو راه حل اقتصادی ارائه می دهد.

چه زمانی باید از تزریق میکرو استفاده کرد؟

همه ی قطعات کوچک نیازمند تزریق میکرو نیستند. برخی را می توان با ماشین استاندارد و قالب دقیق هم تولید کرد. برای تصمیم گیری به این پرسش ها توجه کنید:

1. وزن قطعه چقدر است؟ اگر وزن آن بسیار کمتر از ظرفیت ماشین معمولی است، تزریق میکرو مناسب تر است.
2. تلرانس چقدر است؟ اگر خطای مجاز در حد چند میکرون است، به روش دقیق تر نیاز دارید.
3. ضخامت جداره و ریزساختارها چقدر است؟ جداره های بسیار نازک و ویژگی های سطحی میکرونی نشانه ی نیاز به این روش است.
4. تیراژ چقدر است؟ برای تیراژ بالا، هزینه ی قالب و ماشین توجیه پذیرتر است.
5. الزامات مقرراتی چیست؟ در پزشکی، ردیابی و پاکیزگی ممکن است تعیین کننده باشد.
6. ماده چیست؟ پلیمرهای خاص و گران قیمت (مثل PEEK) از کاهش ضایعات و کم شدن زمان ماند سود بیشتری می برند.

اگر پاسخ بیشتر این پرسش ها به سمت دقت و ریز بودن متمایل باشد، تزریق پلاستیک میکرو احتمالاً انتخاب درستی است.

نکات طراحی قطعه برای تزریق میکرو

طراحی مناسب، نیمی از موفقیت است. چند اصل کلیدی:

ضخامت یکنواخت: تغییر ناگهانی ضخامت باعث انجماد نابرابر و تنش می شود.

زاویه ی خروج مناسب: حتی در ابعاد کوچک، زاویه ی خروج برای جداسازی لازم است.

گوشه های گرد: به کاهش تمرکز تنش و بهبود جریان مذاب کمک می کند.

محل گیت دقیق: گیت باید به گونه ای باشد که حفره متعادل پر شود و اثر گیت روی ناحیه ی حساس نیفتد.

حداقل کردن رانر: با رانر گرم یا گیت مستقیم می توان ضایعات را کاهش داد.

شبیه سازی پیش از ساخت: تحلیل جریان مذاب به پیش بینی پرشدگی، هوای محبوس و خطوط جوش کمک می کند، هرچند باید دقت مدل در ابعاد میکرو را با احتیاط ارزیابی کرد.

همکاری زودهنگام با قالب ساز: نظر مهندس قالب در مرحله ی طراحی از اصلاحات پرهزینه جلوگیری می کند.

جمع بندی

تزریق پلاستیک میکرو پاسخی به نیاز صنایع مدرن به قطعاتی کوچک تر، دقیق تر و سبک تر است. این روش با ماشین های ویژه، قالب سازی دقیق و کنترل فرآیند پیشرفته، امکان تولید انبوه قطعات فوق ریز پلاستیکی را فراهم می کند. تفاوت آن با تزریق استاندارد فقط در اندازه نیست و تمام اجزای فرآیند را در بر می گیرد. در عوض، چالش هایی مثل انجماد زودهنگام، هزینه ی قالب، بازرسی و جابه جایی را هم به همراه دارد.

اگر پروژه ی شما به قطعاتی در مقیاس میلی متر یا کوچک تر نیاز دارد، پیش از طراحی نهایی با تولیدکننده ی باتجربه مشورت کنید، ماده ی مناسب را انتخاب کنید و از ابتدا نکات طراحی را رعایت کنید. با این رویکرد، تزریق پلاستیک میکرو می تواند کیفیت محصول را بالا ببرد، ابعاد آن را کوچک تر کند و جایگاه رقابتی شما را در بازارهایی مثل پزشکی و الکترونیک تقویت کند.



سوالات متداول

۱. تزریق پلاستیک میکرو دقیقاً چیست؟
تزریق پلاستیک میکرو روشی از قالب گیری تزریقی است که برای تولید قطعات بسیار کوچک و دقیق، با وزن در حد میلی گرم تا چند گرم و جزئیات در مقیاس میکرون به کار می رود.

۲. تفاوت اصلی تزریق میکرو با تزریق استاندارد چیست؟
تفاوت اصلی در حجم شات، دقت کنترل، نوع دستگاه و قالب است. ماشین میکرو مقدار بسیار کمی مذاب را با دقت زیاد تزریق می کند و قالب آن با ماشین کاری بسیار دقیق ساخته می شود.

۳. آیا می توان قطعه ی ریز را با ماشین تزریق معمولی ساخت؟
گاهی ممکن است، اما دقت و تکرارپذیری کمتر است و مذاب مدت زیادی در بشکه می ماند و ممکن است تجزیه شود. برای قطعات بسیار ریز، دستگاه تزریق میکرو انتخاب بهتری است.

۴. کدام صنایع بیشترین استفاده را از این روش دارند؟
صنعت پزشکی و الکترونیک مهم ترین مصرف کنندگان اند. خودرو، اپتیک، ساعت سازی و میکروفلوئیدیک هم از آن بهره می برند.

۵. چه موادی برای تزریق میکرو مناسب اند؟
POM، PC، PA، PMMA، PP، LCP، PPS و PEEK رایج اند. انتخاب نهایی به کاربرد، دما، خواص الکتریکی و الزامات زیست سازگاری بستگی دارد.

۶. بزرگ ترین چالش این روش چیست؟
انجماد زودهنگام مذاب، کنترل دقیق شات، ساخت قالب بسیار دقیق، اندازه گیری قطعه ی ریز و جابجایی آن از چالش های اصلی است.

۷. آیا تزریق میکرو گران است؟
هزینه ی ماشین و قالب بالاتر از حالت استاندارد است. اما در تیراژ بالا و برای قطعاتی که روش دیگری برای ساخت ندارند، به صرفه است.

۸. قطعات میکرو چگونه کنترل کیفیت می شوند؟
با میکروسکوپ، سیستم بینایی ماشین، پروفایلومتر نوری، ترازوی آزمایشگاهی دقیق و در موارد خاص اسکن CT.
