انتخاب تناژ دستگاه تزریق پلاستیک یکی از مهم ترین تصمیم های فنی و مالی در هر خط تولید قطعات پلاستیکی است. اگر تناژ کمتر از نیاز باشد، قالب در لحظه تزریق کمی باز می شود، پلیسه روی قطعه می ماند و قالب آسیب می بیند. اگر هم بیش از اندازه بزرگ باشد، سرمایه گذاری اولیه، مصرف برق و فضای کارخانه بی دلیل هدر می رود. در دستگاه های سنگین از ۵۰۰ تا ۲۰۰۰ تن، هر اشتباه چند برابر گران تمام می شود، چون قیمت دستگاه، قالب و هزینه توقف تولید همگی بالاست.
در این راهنما به زبان ساده توضیح می دهیم انتخاب تناژ دستگاه تزریق پلاستیک بر چه اصولی استوار است، دستگاه های ۵۰۰، ۱۰۰۰، ۱۵۰۰ و ۲۰۰۰ تن برای چه قطعاتی مناسب اند و چطور تناژ را با فرمول محاسبه کنیم. هدف این است که پیش از خرید یا اجاره دستگاه، تصمیمی مبتنی بر محاسبه بگیرید، نه حدس و تجربه پراکنده.
اگر مسئول فنی یک کارخانه، طراح قالب یا مدیر تولید هستید، رعایت مراحل این مقاله انتخاب تناژ دستگاه تزریق پلاستیک را برایتان ساده تر می کند و از خطاهای پرهزینه جلوگیری می کند. پیشنهاد ما در فاراد پلیمر این است که همیشه محاسبه را با اطلاعات واقعی قالب و ماده مصرفی انجام دهید.
تناژ دستگاه تزریق پلاستیک چیست و چه کاربردی دارد؟
تناژ دستگاه تزریق، همان نیروی گیره دستگاه تزریق پلاستیک است که با واحد تن بیان می شود. این نیرو دو نیمه قالب را در برابر فشار مذاب بسته نگه می دارد. وقتی پلیمر مذاب با فشار بالا وارد حفره قالب می شود، نیرویی رو به بیرون ایجاد می کند که می خواهد قالب را باز کند. نیروی گیره باید از این نیرو بیشتر باشد. به همین دلیل مبنای انتخاب تناژ دستگاه تزریق پلاستیک، نیروی بازکننده قالب است، نه وزن قطعه یا اندازه ظاهری آن.
تفاوت تناژ گیره و ظرفیت تزریق
بسیاری از خریداران تناژ را با ظرفیت تزریق اشتباه می گیرند. تناژ گیره به بخش بستن قالب مربوط است، در حالی که ظرفیت تزریق پلاستیک به واحد پلاستیک کننده و مقدار ماده ای که در هر سیکل تزریق می شود مربوط است و معمولا با گرم یا اونس بیان می شود. مثلا دستگاه تزریق پلاستیک ۱۰۰۰ گرمی یعنی حداکثر وزن مواد تزریقی در هر شات حدود هزار گرم است، نه این که نیروی گیره آن هزار تن باشد.
این تفاوت ریشه چند خطای رایج در انتخاب تناژ دستگاه تزریق پلاستیک است. یک دستگاه مناسب باید هر دو شرط را هم زمان داشته باشد: نیروی گیره کافی برای نگه داشتن قالب و ظرفیت شات کافی برای پر کردن حفره ها. اگر فقط یکی از آن ها کفایت کند، تولید یا با پلیسه همراه می شود یا با ناقص ماندن قطعه.
نقش نیروی گیره در کیفیت قطعه
نیروی گیره کم باعث پلیسه، لب پریدگی و ناپایداری ابعاد می شود. نیروی بسیار زیاد هم فشار بیش از حد به قالب وارد می کند، خروج هوا را مختل می کند، ستون ها را فرسوده می کند و انرژی بیشتری مصرف می کند. کیفیت سطح، دقت ابعادی و عمر قالب تزریق پلاستیک صنعتی مستقیما به همین تعادل وابسته است. انتخاب تناژ دستگاه تزریق پلاستیک درست یعنی نیرویی که همیشه کمی بالاتر از نیاز واقعی باشد، نه چند برابر آن.
دستگاه تزریق پلاستیک ۵۰۰ تن برای چه قطعاتی مناسب است؟
دستگاه تزریق پلاستیک ۵۰۰ تن نقطه شروع رده سنگین است و برای قطعات متوسط تا بزرگ با سطح تصویر حدود ۱۰۰۰ تا ۱۴۰۰ سانتی متر مربع مناسب است. نمونه های رایج آن عبارت اند از سبدها و جعبه های صنعتی، صندلی های پلاستیکی، بدنه لوازم خانگی، قاب های برقی و بسیاری از قطعات داخلی خودرو. در این رده، انتخاب تناژ دستگاه تزریق پلاستیک برای مواد پرکاربردی مثل پلی پروپیلن و پلی اتیلن معمولا ساده تر است، چون فشار تزریق آن ها نسبتا پایین است.
اگر قالب چند حفره ای دارید، حواستان باشد که سطح تصویر مجموع همه حفره ها و کانال های تغذیه را شامل می شود. در این حالت انتخاب تناژ دستگاه تزریق پلاستیک باید روی کل سطح تصویر قالب انجام شود و نه فقط یک قطعه. دستگاه ۵۰۰ تن گزینه ای اقتصادی برای ظرفیت تولید قطعات پلاستیکی با حجم متوسط است و در بسیاری از کارخانه ها تعادل مناسبی بین هزینه و بازدهی ایجاد می کند.
جدول زیر راهنمای سریعی برای انتخاب تناژ دستگاه تزریق پلاستیک بر اساس کاربرد ارائه می دهد. اعداد تقریبی هستند و باید با محاسبه واقعی قالب تایید شوند:
| تناژ دستگاه | سطح تصویر تقریبی | نمونه قطعات |
| ۵۰۰ تن | ۱۰۰۰ تا ۱۴۰۰ سانتی متر مربع | سبد صنعتی، صندلی، بدنه لوازم خانگی |
| ۸۰۰ تا ۱۰۰۰ تن | ۱۶۰۰ تا ۲۴۰۰ سانتی متر مربع | سپر خودرو، داشبورد، جعبه های بزرگ |
| ۱۵۰۰ تا ۲۰۰۰ تن | ۳۰۰۰ سانتی متر مربع و بیشتر | پالت، مخزن، قطعات خیلی بزرگ |
کاربرد دستگاه تزریق پلاستیک ۸۰۰ تا ۱۰۰۰ تن
دستگاه های ۸۰۰ تا ۱۰۰۰ تن در رده سنگین قرار دارند و برای تولید قطعات بزرگ خودرو مثل سپر، داشبورد و پنل درب، همچنین جعبه های بزرگ حمل و سطل های صنعتی استفاده می شوند. دستگاه تزریق پلاستیک ۱۰۰۰ تن علاوه بر نیروی گیره بالا، معمولا فاصله ستون ها و سطح صفحه قالب بزرگ تری دارد که امکان نصب قالب های حجیم را فراهم می کند. اینجا انتخاب تناژ دستگاه تزریق پلاستیک با دقت بیشتری انجام می شود، زیرا اختلاف ۲۰۰ تن می تواند اختلاف قیمت قابل توجهی ایجاد کند.
در این رده فقط تناژ کافی نیست. انتخاب دستگاه بر اساس ابعاد قالب هم اهمیت دارد، چون قالب باید بین ستون ها جا شود و ضخامت آن در محدوده مجاز دستگاه باشد. ظرفیت شات، مسیر باز و بسته شدن، فشار تزریق و سرعت سیکل هم باید با نوع قطعه هماهنگ باشد. بسیاری از خریداران همین جزئیات را نادیده می گیرند و بعد با دستگاهی روبه رو می شوند که از نظر تناژ کافی است اما قالب در آن جا نمی شود.
چه زمانی به دستگاه تزریق پلاستیک ۱۵۰۰ تا ۲۰۰۰ تن نیاز داریم؟
دستگاه تزریق پلاستیک ۱۵۰۰ تن و ۲۰۰۰ تن در فوق سنگین ترین رده این راهنما هستند و برای قطعات خیلی بزرگ به کار میروند: پالت های صنعتی، مخزن ها و سطل های بزرگ، سپرهای کامیون و بخش هایی از بدنه وسایل نقلیه، سینی های بزرگ و بدنه تجهیزات. هر جا سطح تصویر قطعه یا فشار تزریق به حدی باشد که دستگاه ۱۰۰۰ تن کفایت نکند، باید سراغ این رده رفت. در این شرایط انتخاب تناژ دستگاه تزریق پلاستیک مستلزم محاسبه دقیق و حتی مشورت با سازنده قالب است.
یک نکته کلیدی این است که دستگاه ۱۵۰۰ یا ۲۰۰۰ تن فقط وقتی اقتصادی است که تیراژ و بازار کافی برای آن وجود داشته باشد. هزینه خرید، نصب، فونداسیون، سیستم خنک کاری و مصرف برق در این رده بسیار بالاست. به همین دلیل انتخاب تناژ دستگاه تزریق پلاستیک در این سطح باید همراه با تحلیل اقتصادی انجام شود. گاهی تقسیم قطعه به دو بخش کوچک تر یا استفاده از قالب بهینه تر، نیاز به دستگاه بسیار بزرگ را حذف می کند.

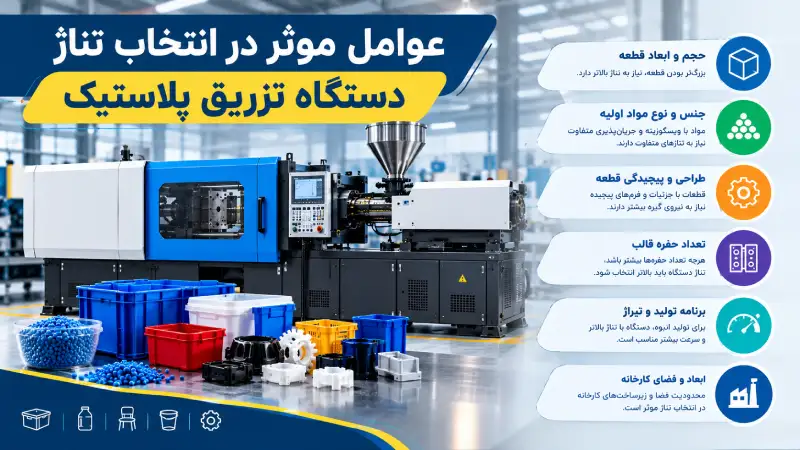

عوامل موثر بر انتخاب تناژ دستگاه تزریق پلاستیک
برای محاسبه تناژ تزریق پلاستیک چند عامل اصلی باید بررسی شود. هر عامل را جدا بررسی کنید و سپس نتایج را کنار هم بگذارید تا انتخاب تناژ دستگاه تزریق پلاستیک مبتنی بر داده باشد.
ابعاد و سطح تصویر قطعه
سطح تصویر قطعه یا همان سطح تصویر قطع، مساحت سایه قطعه روی صفحه ای است که عمود بر جهت باز و بسته شدن قالب قرار دارد. فرمول پایه به این صورت است:
نیروی گیره (تن) = سطح تصویر (سانتی متر مربع) × فشار داخل قالب (کیلوگرم بر سانتی متر مربع) ÷ ۱۰۰۰
سپس برای ایمنی معمولا ۱۰ تا ۲۰ درصد به نتیجه اضافه می کنند. مثال: قطعه ای با سطح تصویر ۱۵۰۰ سانتی متر مربع و فشار داخل قالب ۴۵۰ کیلوگرم بر سانتی متر مربع، نیرویی برابر با ۶۷۵ تن ایجاد می کند. با ۱۰ درصد ضریب ایمنی، عدد حدود ۷۴۰ تن می شود و دستگاه ۸۰۰ تن گزینه مناسب است. این همان روش ساده انتخاب تناژ دستگاه تزریق پلاستیک است و اگر در سطح تصویر کانال ها و حفره های اضافه را فراموش کنید، نتیجه کمتر از نیاز خواهد بود.
جنس مواد اولیه و فشار تزریق
فشار داخل قالب به نوع ماده بستگی دارد. موادی مثل پلی اتیلن و پلی پروپیلن معمولا به فشار کمتری نیاز دارند، در حالی که ای بی اس، پلی کربنات و نایلون ها، به ویژه نوع های الیاف شیشه دار، فشار بیشتری لازم دارند. دیواره نازک و مسیر جریان طولانی هم فشار را بالا می برند. به همین دلیل در محاسبه تناژ تزریق پلاستیک، عدد فشار را بر اساس ماده و ضخامت واقعی قطعه انتخاب کنید، نه فقط یک عدد ثابت برای همه پروژه ها. اطلاعات تامین کننده ماده یا نتایج شبیه سازی پر شدن قالب، دقیق ترین منبع برای تعیین این فشار هستند.
وزن قطعه و تعداد حفره های قالب
وزن قطعه بیشتر روی ظرفیت شات اثر می گذارد، اما تعداد حفره ها هم سطح تصویر و هم حجم مواد را تغییر می دهد. قالب دو حفره ای تقریبا دو برابر سطح تصویر قالب یک حفره ای دارد. بنابراین باید هر دو شاخص را کنترل کنید: نیروی گیره برای سطح تصویر و ظرفیت تزریق برای وزن کل شات شامل قطعات و کانال ها. معمولا توصیه می شود وزن شات بین ۲۰ تا ۸۰ درصد ظرفیت دستگاه باشد تا پلاستیک کننده بهترین عملکرد را داشته باشد. چنین رویکردی انتخاب تناژ دستگاه تزریق پلاستیک و ظرفیت تزریق را با هم هماهنگ می کند.
اشتباهات رایج در انتخاب تناژ دستگاه تزریق پلاستیک
بسیاری از مشکلات خط تولید ریشه در همین مرحله دارند. شناخت اشتباهات زیر کمک می کند در انتخاب تناژ دستگاه تزریق پلاستیک دچار خطای پرهزینه نشوید:
- تکیه بر تجربه یا قاعده های کلی به جای محاسبه واقعی سطح تصویر و فشار
- اشتباه گرفتن تناژ گیره با ظرفیت تزریق، مثل تصور این که دستگاه ۱۰۰۰ گرمی یعنی ۱۰۰۰ تن
- فراموش کردن کانال ها، حفره های اضافه و سطح تصویر کل قالب
- نادیده گرفتن ضریب ایمنی و شرایط واقعی مثل مواد پرفشار یا دیواره نازک
- نخریدن دستگاه با توجه به ابعاد قالب و در نتیجه ناسازگاری قالب با ستون ها
- انتخاب تناژ خیلی بالا فقط برای اطمینان که هزینه خرید و مصرف انرژی را افزایش می دهد
- نگاه نکردن به رشد آینده و تغییر قالب ها در سال های بعد
یک اشتباه دیگر هم این است که انتخاب تناژ دستگاه تزریق پلاستیک را فقط بر اساس قیمت دستگاه انجام دهند. دستگاه ارزان تر اگر نیاز تولید را پوشش ندهد، در نهایت هزینه بیشتری از طریق ضایعات، توقف و تعمیر قالب ایجاد می کند. بهتر است محاسبه فنی و بررسی اقتصادی را با هم انجام دهید.
چگونه تناژ مناسب را برای پروژه خود انتخاب کنیم؟
برای رسیدن به یک تصمیم مطمئن، مراحل زیر را دنبال کنید. این مراحل روشی عملی برای انتخاب تناژ دستگاه تزریق پلاستیک ارائه می دهد:
۱. سطح تصویر کل قالب، شامل همه حفره ها و کانال ها را از روی نقشه محاسبه کنید.
۲. فشار داخل قالب را بر اساس جنس ماده، ضخامت و طول مسیر جریان تعیین کنید.
۳. نیروی گیره را با فرمول بالا حساب کنید و ۱۰ تا ۲۰ درصد ضریب ایمنی اضافه کنید.
۴. نزدیک ترین تناژ استاندارد بالاتر از نتیجه را انتخاب کنید، مثل ۵۰۰، ۸۰۰، ۱۰۰۰، ۱۵۰۰ یا ۲۰۰۰ تن.
۵. ابعاد قالب، فاصله ستون ها، ضخامت قالب و کورس باز شدن را با مشخصات دستگاه تطبیق دهید.
۶. ظرفیت شات، سرعت تزریق و سیکل را با تیراژ هدف بسنجید.
در پایان، نتیجه را با سازنده قالب و تامین کننده دستگاه مطابقت دهید. اگر هنوز بین دو تناژ مردد هستید، بهتر است مدل بزرگ تر را فقط وقتی انتخاب کنید که تیراژ یا تنوع قالب ها آن را توجیه کند. در این مرحله، یک بررسی دقیق دوباره از انتخاب تناژ دستگاه تزریق پلاستیک ارزش زمان گذاشتن را دارد، چون اصلاح آن بعد از خرید تقریبا ناممکن است.
بیشتر بخوانید؛ تزریق پلاستیک میکرو چیست و چه تفاوتی با روش استاندارد دارد؟
جمع بندی
انتخاب تناژ دستگاه تزریق پلاستیک فقط یک عدد روی مشخصات دستگاه نیست؛ نتیجه محاسبه سطح تصویر، فشار قالب، جنس ماده، ابعاد قالب و اهداف تولید است. دستگاه ۵۰۰ تن برای قطعات متوسط، دستگاه های ۸۰۰ تا ۱۰۰۰ تن برای قطعات بزرگ صنعتی و خودرویی و دستگاه های ۱۵۰۰ تا ۲۰۰۰ تن برای قطعات فوق سنگین مناسب اند. تفاوت تناژ گیره و ظرفیت تزریق را فراموش نکنید و همیشه ضریب ایمنی منطقی را در نظر بگیرید.
اگر مراحل محاسبه را رعایت کنید، انتخاب تناژ دستگاه تزریق پلاستیک شما دقیق تر، اقتصادی تر و کم خطر تر خواهد بود. برای بررسی مشخصات قالب و مشورت درباره دستگاه مناسب پروژه، می توانید با کارشناسان فاراد پلیمر در ارتباط باشید.
سوالات متداول درباره تناژ دستگاه تزریق پلاستیک
تناژ دستگاه تزریق پلاستیک را چگونه محاسبه کنیم؟
سطح تصویر کل قالب را در فشار داخل قالب ضرب و بر ۱۰۰۰ تقسیم کنید، سپس ۱۰ تا ۲۰ درصد ضریب ایمنی اضافه کنید. این روش پایه انتخاب تناژ دستگاه تزریق پلاستیک در اغلب پروژه هاست.
آیا دستگاه ۱۰۰۰ گرمی با دستگاه ۱۰۰۰ تن یکی است؟
خیر. عدد ۱۰۰۰ گرم به ظرفیت تزریق مربوط است و عدد ۱۰۰۰ تن به نیروی گیره. این دو مشخصه مستقل اند و هر دو باید با پروژه شما هماهنگ باشند.
اگر تناژ دستگاه کمتر از نیاز باشد چه می شود؟
قالب هنگام تزریق کمی باز می شود، روی قطعه پلیسه ایجاد می شود و ابعاد ناپایدار می شود. در طولانی مدت به قالب و ستون های دستگاه هم آسیب می رسد.
آیا انتخاب تناژ بالاتر همیشه بهتر است؟
خیر. تناژ بیش از حد باعث هزینه خرید بالاتر، مصرف انرژی بیشتر و فشار اضافی روی قالب می شود. بهترین گزینه، نزدیک ترین تناژ بالاتر از نیاز محاسبه شده است.
برای قالب چند حفره ای باید چه کرد؟
سطح تصویر همه حفره ها و کانال ها را جمع کنید و انتخاب تناژ دستگاه تزریق پلاستیک را بر اساس مجموع انجام دهید. ظرفیت شات را هم برای وزن کل مواد بررسی کنید.
