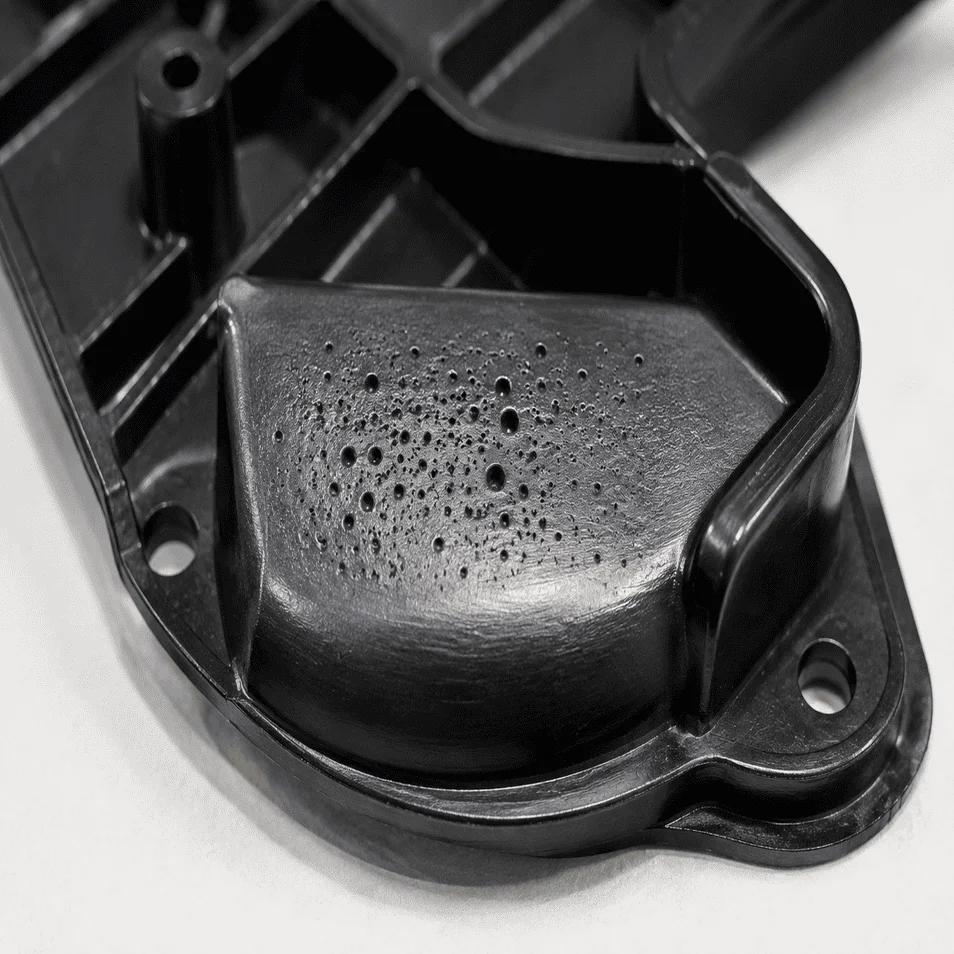

ایجاد حباب یکی از عیوب مهم در فرآیند تزریق پلاستیک است که میتواند ظاهر، استحکام و حتی عملکرد قطعه نهایی را تحت تأثیر قرار دهد. این عیب ممکن است به شکل حبابهای کوچک روی سطح، فضای خالی داخل قطعه یا نقاطی شبیه حفره دیده شود. نکته مهم این است که هر فضای خالی داخل قطعه الزاماً حباب هوا نیست؛ گاهی آنچه حباب به نظر میرسد در واقع حفرهای ناشی از جمعشدگی مواد هنگام سرد شدن است. بنابراین قبل از تغییر تنظیمات دستگاه یا تعمیر قالب، باید نوع عیب و علت واقعی آن مشخص شود.

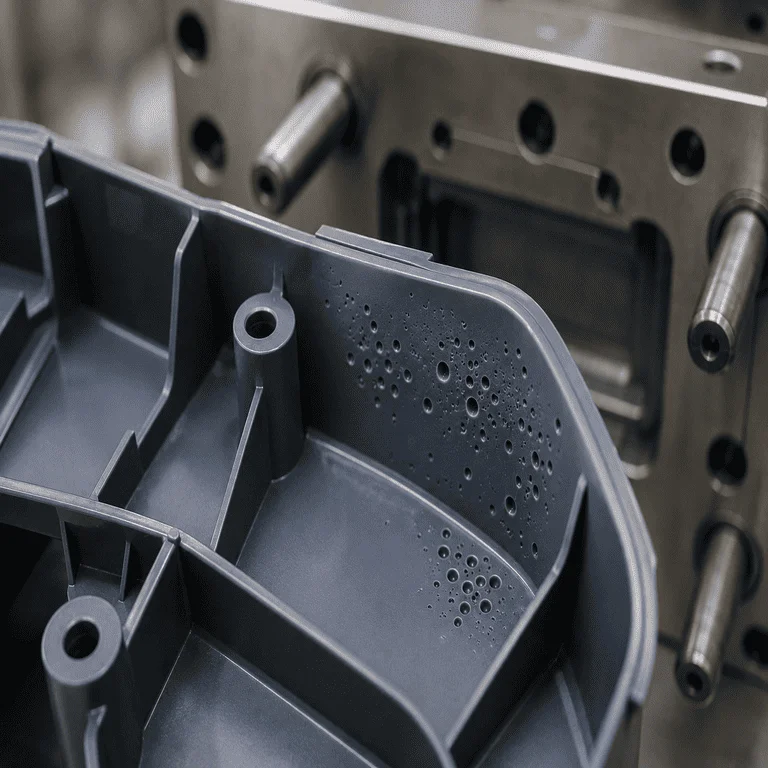

حباب در قطعات تزریق پلاستیک چیست؟
حباب زمانی ایجاد میشود که هوا، رطوبت یا گاز در مواد یا حفره قالب محبوس شود و نتواند به شکل مناسب خارج شود. پس از سرد شدن قطعه، این گاز میتواند به شکل فضای خالی در داخل یا عیب قابل مشاهده روی سطح باقی بماند.اما حفره داخلی ممکن است علت دیگری داشته باشد. در قطعات ضخیم، سطح بیرونی زودتر سرد و سخت میشود، درحالیکه بخش مرکزی هنوز گرم است. با سرد شدن قسمت مرکزی، مواد جمع میشوند و ممکن است فضای خالی ایجاد شود.
تشخیص تفاوت این دو حالت اولین مرحله عیبیابی است.
مهمترین علت ایجاد حباب در قطعات تزریق پلاستیک چیست؟
یک علت واحد برای تمام قطعات وجود ندارد. شرایط مواد اولیه، قالب، طراحی قطعه و تنظیمات تولید باید در کنار یکدیگر بررسی شوند.
مهمترین عوامل عبارتاند از:
- وجود رطوبت در مواد اولیه
- خروج نامناسب هوا از قالب
- دمای بیش از اندازه مواد
- سرعت نامناسب ورود مواد
- فشار نامناسب
- ضخامت زیاد قطعه
- تغییر ناگهانی ضخامت دیواره
- محل نامناسب ورود مواد
- شرایط نامناسب نگهداری مواد اولیه
برای عیبیابی بهتر میتوان از نشانههای ظاهری قطعه نیز کمک گرفت.
| نشانه مشاهدهشده | علت احتمالی | اولین مورد برای بررسی |
|---|---|---|
| حبابهای متعدد و کوچک | رطوبت یا ایجاد گاز | مواد اولیه |
| حفره در قسمت ضخیم قطعه | جمعشدگی داخلی | ضخامت و فشار نگهداری |
| عیب در انتهای مسیر جریان | حبس هوا | مسیر خروج هوا |
| حباب همیشه در یک نقطه | طراحی یا قالب | همان قسمت قالب |
| ایجاد ناگهانی حباب | تغییر مواد یا تنظیمات | شرایط جدید تولید |
رطوبت مواد اولیه چگونه باعث حباب میشود؟
بعضی مواد پلیمری قابلیت جذب رطوبت از محیط را دارند. اگر این مواد بدون آمادهسازی مناسب وارد فرآیند تولید شوند، رطوبت موجود در آنها در اثر حرارت میتواند به بخار تبدیل شود.این وضعیت میتواند عیوبی روی سطح یا داخل قطعه ایجاد کند. به همین دلیل شرایط نگهداری و آمادهسازی مواد اهمیت زیادی دارد.نکته مهم این است که شرایط خشککردن برای همه مواد یکسان نیست. زمان و دمای مناسب باید متناسب با نوع ماده تعیین شود. افزایش بیش از اندازه دما نیز راهحل مناسبی نیست و ممکن است خود ماده را دچار مشکل کند.
تفاوت حباب گازی با حفره ناشی از جمعشدگی
یکی از مهمترین نکات عیبیابی همین تفاوت است.حباب گازی معمولاً به دلیل هوای محبوس، رطوبت یا تولید گاز ایجاد میشود. اما حفره ناشی از جمعشدگی بیشتر در قسمتهای ضخیم قطعه شکل میگیرد.فرض کنید یک قطعه دارای قسمت بسیار ضخیمی است. سطح آن ابتدا سرد و سخت میشود ولی مرکز قطعه هنوز گرم است. زمانی که مرکز سرد میشود، حجم مواد کاهش پیدا میکند. اگر ماده کافی برای جبران این کاهش حجم وارد آن قسمت نشود، فضای خالی داخل قطعه باقی میماند.اگر این مشکل اشتباهاً حباب هوا تشخیص داده شود، ممکن است اپراتور مسیر اشتباهی برای رفع عیب انتخاب کند.
تهویه نامناسب قالب چه نقشی در ایجاد حباب دارد؟
قبل از ورود مواد مذاب، حفره قالب با هوا پر شده است. هنگام ورود مواد، این هوا باید از مسیرهای مشخص خارج شود.اگر مسیر خروج هوا مسدود، آلوده یا ناکافی باشد، هوا ممکن است بین مذاب و قالب گرفتار شود.
محل ورود مواد نیز در این موضوع اهمیت دارد. مسیر حرکت مواد باید به شکلی باشد که هوا فرصت خروج داشته باشد. در برخی هندسههای پیچیده، احتمال حبس هوا در انتهای مسیر جریان یا گوشههای خاص بیشتر است.
دمای مواد چه تأثیری بر ایجاد حباب دارد؟
دمای بیش از اندازه میتواند شرایط فرآوری مواد را تغییر دهد و در برخی مواد احتمال ایجاد گاز را افزایش دهد.
بنابراین وقتی حباب مشاهده میشود، بالا بردن دما بدون بررسی علت تصمیم مناسبی نیست.دمای فرآوری باید متناسب با جنس ماده و شرایط تولید تنظیم شود. اگر عیب پس از تغییر دما ایجاد شده است، بررسی تنظیمات حرارتی میتواند یکی از اولین مراحل عیبیابی باشد.
سرعت تزریق چگونه باعث حبس هوا میشود؟
سرعت ورود مواد باید با هندسه قطعه و قالب هماهنگ باشد. ورود بسیار سریع مواد در بعضی شرایط میتواند فرصت خروج مناسب هوا را کاهش دهد.از طرف دیگر، کاهش بیش از اندازه سرعت نیز همیشه مناسب نیست و ممکن است مشکلات دیگری در پر شدن قالب ایجاد کند.
بنابراین سرعت باید مرحلهای تغییر داده شود و نتیجه روی قطعات تولیدشده بررسی گردد. تغییر همزمان سرعت، فشار و دما باعث میشود تشخیص عامل اصلی بسیار دشوار شود.
فشار چه ارتباطی با حفرههای داخلی دارد؟
پس از پر شدن قالب، مواد هنگام سرد شدن شروع به جمعشدن میکنند. در این مرحله باید شرایط فرآیند به شکلی باشد که کاهش حجم تا حد امکان جبران شود.تنظیم نامناسب فشار و زمان نگهداری میتواند احتمال ایجاد فضای خالی را بهخصوص در قسمتهای ضخیم افزایش دهد.
تنظیمات دستگاه تزریق پلاستیک باید براساس نوع ماده، طراحی قطعه و قالب انجام شود؛ بنابراین افزایش فشار بهعنوان یک راهحل عمومی توصیه نمیشود. فشار بیش از اندازه میتواند عیوب دیگری مانند پلیسه ایجاد کند.
چرا قطعات ضخیم بیشتر دچار حفره میشوند؟
هرچه ضخامت قطعه بیشتر باشد، اختلاف زمان سرد شدن سطح و مرکز آن افزایش پیدا میکند.قسمت بیرونی قطعه با قالب تماس دارد و سریعتر حرارت خود را از دست میدهد. مرکز قطعه دیرتر سرد میشود و در ادامه دچار جمعشدگی خواهد شد.به همین دلیل طراحی ضخامت یکنواخت یکی از اصول مهم تولید قطعات باکیفیت است.
در بسیاری از موارد برای افزایش استحکام بهتر است بهجای ضخیم کردن بیش از اندازه قطعه، طراحی آن اصلاح شود.
چگونه بفهمیم مشکل از مواد، فرآیند یا قالب است؟
بهترین روش، تغییر مرحلهای و ثبت نتیجه است.
| وضعیت مشاهدهشده | مورد مشکوک | اقدام اولیه |
|---|---|---|
| عیب پس از تعویض مواد شروع شده | مواد اولیه | بررسی شرایط مواد |
| حباب در محلهای مختلف دیده میشود | رطوبت یا شرایط فرآیند | بررسی مواد و دما |
| عیب همیشه در یک نقطه ثابت است | قالب یا طراحی قطعه | بررسی همان ناحیه |
| حفره در ضخیمترین قسمت است | جمعشدگی | بررسی طراحی و فشار |
| عیب در انتهای مسیر مواد است | حبس هوا | بررسی خروج هوا |
| مشکل پس از تغییر تنظیمات شروع شده | شرایط فرآیند | بازبینی تغییرات اخیر |
این روش کمک میکند بدون دستکاری تصادفی چند عامل، محدوده علت احتمالی کوچکتر شود.
چگونه حباب قطعات تزریق پلاستیک را برطرف کنیم؟
اولین اقدام باید تشخیص نوع عیب باشد. اگر احتمال رطوبت وجود دارد، مواد و شرایط نگهداری و آمادهسازی بررسی شوند. اگر عیب در یک نقطه ثابت ظاهر میشود، مسیر خروج هوا و طراحی قالب اهمیت بیشتری پیدا میکند.
برای رفع مشکل معمولاً این موارد بررسی میشوند:
- شرایط نگهداری مواد
- نحوه آمادهسازی و خشککردن
- دمای مواد
- سرعت ورود مواد
- فشار و زمان نگهداری
- مسیرهای خروج هوا
- محل ورود مواد
- ضخامت قطعه
- شرایط خنککاری
- وضعیت قالب
اگر مشکل مربوط به طراحی قطعه باشد، تغییر تنظیمات تولید ممکن است فقط شدت عیب را کاهش دهد و برای رفع پایدار آن اصلاح طراحی ضروری باشد.
اشتباهات رایج هنگام رفع حباب
یکی از اشتباهات رایج این است که اپراتور با مشاهده حباب بلافاصله فشار را افزایش دهد. اگر علت اصلی رطوبت یا هوای محبوس باشد، این کار مشکل را از ریشه حل نمیکند.اشتباه دیگر، تغییر همزمان چند پارامتر است. وقتی دما، فشار و سرعت با هم تغییر کنند، دیگر مشخص نیست کدام تغییر نتیجه داده است.همچنین نباید هر حفره داخلی را حباب هوا در نظر گرفت. محل عیب، ضخامت قطعه و شکل فضای خالی باید بررسی شود.
چگونه از ایجاد دوباره حباب جلوگیری کنیم؟
پیشگیری از عیب در تولید انبوه بسیار کمهزینهتر از جداسازی قطعات معیوب است. نگهداری مناسب مواد اولیه، رعایت شرایط آمادهسازی، تمیز نگه داشتن مسیرهای خروج هوا، سرویس دورهای قالب و ثبت تنظیمات مناسب هر محصول میتواند به پایداری تولید کمک کند.همچنین بهتر است کنترل کیفیت فقط در پایان تولید انجام نشود. بررسی نمونهها در طول تولید کمک میکند تغییرات فرآیند زودتر شناسایی شوند.
یک تولید کننده قطعات تزریق پلاستیک باتجربه باید بتواند میان مشکل مواد، قالب، طراحی و تنظیمات تولید تفاوت قائل شود؛ زیرا انتخاب راهحل اشتباه میتواند علاوه بر باقی ماندن عیب، هزینه و ضایعات تولید را افزایش دهد.
جمعبندی
علت ایجاد حباب در قطعات پلاستیکی همیشه یکسان نیست. رطوبت مواد اولیه، حبس هوا، تهویه نامناسب قالب، دمای نامناسب، سرعت و فشار تولید و همچنین طراحی قطعه میتوانند در ایجاد این عیب نقش داشته باشند.مهمترین نکته این است که ابتدا مشخص شود عیب مشاهدهشده واقعاً حباب گازی است یا فضای خالی ناشی از جمعشدگی. سپس باید از مواد اولیه شروع کرد و تنظیمات تولید، مسیر خروج هوا، طراحی قطعه و در نهایت وضعیت قالب را مرحلهبهمرحله بررسی کرد. این روش عیبیابی باعث میشود بهجای تغییرات تصادفی، علت اصلی شناسایی شده و احتمال تکرار مشکل در تولید انبوه کاهش پیدا کند.
سوالات متداول
1. مهمترین علت ایجاد حباب در قطعات تزریق پلاستیک چیست؟
رطوبت مواد اولیه، حبس هوا در قالب، دمای نامناسب مواد و تنظیم نادرست فشار و سرعت از مهمترین عوامل ایجاد حباب هستند. تشخیص دقیق باید براساس محل و شکل عیب انجام شود.
2. آیا هر فضای خالی داخل قطعه پلاستیکی حباب هوا است؟
خیر. بعضی فضاهای خالی به دلیل جمعشدگی داخلی ایجاد میشوند، بهخصوص در قسمتهای ضخیم قطعه. به همین دلیل باید حباب گازی از حفره ناشی از جمعشدگی تفکیک شود.
3. چگونه میتوان از ایجاد حباب ناشی از رطوبت جلوگیری کرد؟
مواد اولیه باید در شرایط مناسب نگهداری و در صورت نیاز قبل از تولید بهدرستی خشک شوند. زمان و دمای آمادهسازی نیز باید متناسب با نوع ماده انتخاب شود.
4. آیا افزایش فشار میتواند حباب را برطرف کند؟
در بعضی حفرههای ناشی از جمعشدگی ممکن است تنظیم فشار نگهداری مؤثر باشد، اما اگر مشکل از رطوبت یا حبس هوا باشد، افزایش فشار معمولاً علت اصلی را برطرف نمیکند.
5. چرا حباب همیشه در یک نقطه مشخص از قطعه ایجاد میشود؟
تکرار عیب در یک محل ثابت میتواند نشانه مشکل در طراحی قطعه، محل ورود مواد یا مسیر خروج هوای همان بخش از قالب باشد و بهتر است آن ناحیه بهطور دقیق بررسی شود.
