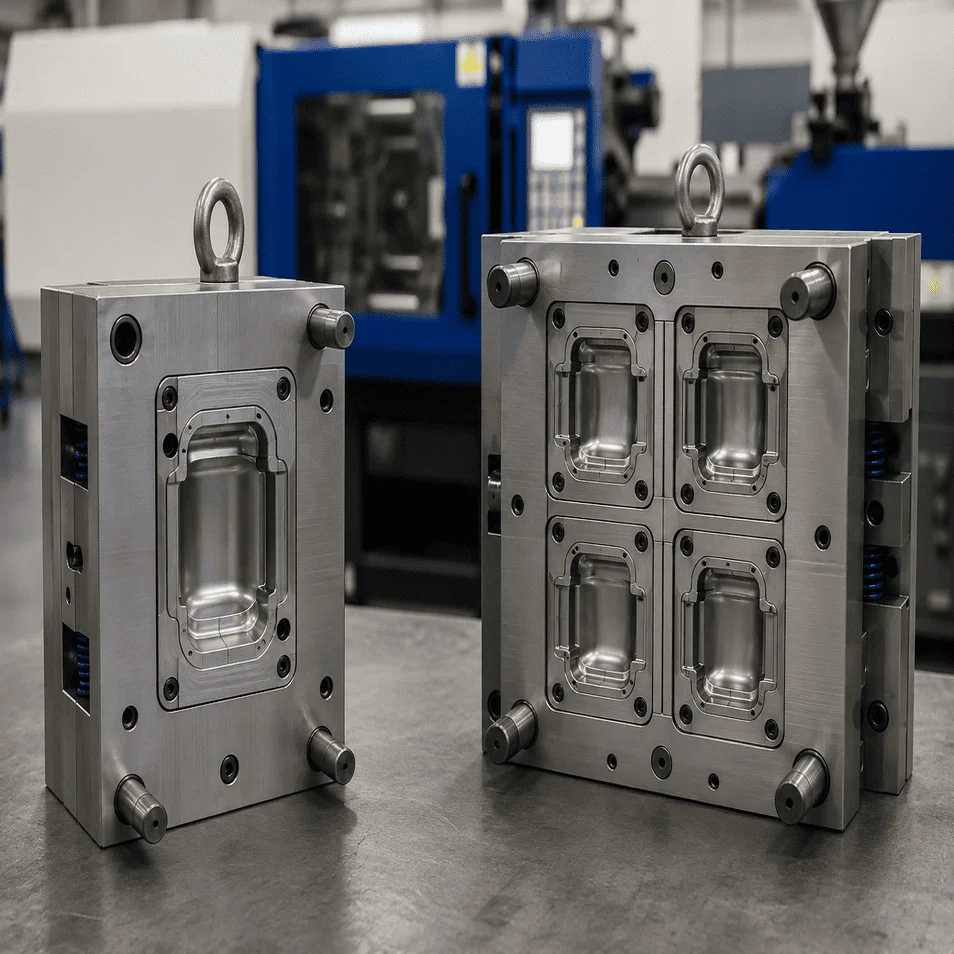

انتخاب تعداد حفرههای قالب یکی از تصمیمهای مهم پیش از شروع تولید قطعات پلاستیکی است. این تصمیم مستقیماً روی هزینه ساخت قالب، تعداد قطعات تولیدشده در هر چرخه، ظرفیت تولید، زمان تحویل سفارش و حتی نوع دستگاه موردنیاز تأثیر میگذارد. در فرآیند تزریق پلاستیک نمیتوان گفت قالب تکحفره همیشه ارزانتر و بهتر است یا قالب چندحفره در تمام پروژهها انتخاب اقتصادیتری محسوب میشود؛ زیرا شرایط هر پروژه متفاوت است.برای انتخاب درست باید تیراژ، ابعاد و وزن قطعه، هزینه قالب، زمان موردنیاز برای تحویل سفارش، ظرفیت تجهیزات و پیچیدگی قطعه را کنار هم قرار داد. گاهی قالب تکحفره بهترین انتخاب است و در پروژهای دیگر استفاده از قالب چهار یا هشتحفرهای میتواند هزینه تولید هر قطعه را به میزان قابل توجهی کاهش دهد.
منظور از حفره در قالب تزریق پلاستیک چیست؟
حفره بخشی از قالب است که ماده مذاب وارد آن میشود و شکل نهایی محصول را ایجاد میکند. به زبان ساده، تعداد حفرههای قالب معمولاً مشخص میکند در هر چرخه چند قطعه تولید میشود.برای مثال اگر یک قالب تکحفره داشته باشیم، در هر چرخه یک قطعه تولید میشود. در یک قالب چهارحفرهای، در شرایط مناسب میتوان در هر چرخه چهار قطعه تولید کرد.البته افزایش تعداد حفره فقط به معنی اضافه کردن فضای بیشتر داخل قالب نیست. سیستم ورود مواد، خنککاری، خروج هوا، مکانیزم پران و ظرفیت ماشین نیز باید متناسب با تعداد حفرهها طراحی شوند.
قالب تزریق پلاستیک تکحفره چیست؟
در قالب تکحفره، یک حفره برای شکلدهی محصول وجود دارد و معمولاً در هر چرخه یک قطعه تولید میشود.این نوع قالب میتواند برای پروژههایی با تیراژ پایینتر، قطعات بزرگ یا پروژههایی که سرمایه اولیه محدودتری دارند مناسب باشد.
طراحی و ساخت آن نیز در بسیاری از موارد نسبت به نمونه چندحفرهای سادهتر است.یکی دیگر از مزایای قالب تکحفره، سادهتر بودن کنترل فرآیند است. ماده فقط باید یک حفره را پر کند و به همین دلیل مسائل مربوط به توازن جریان بین چند حفره مطرح نیست.

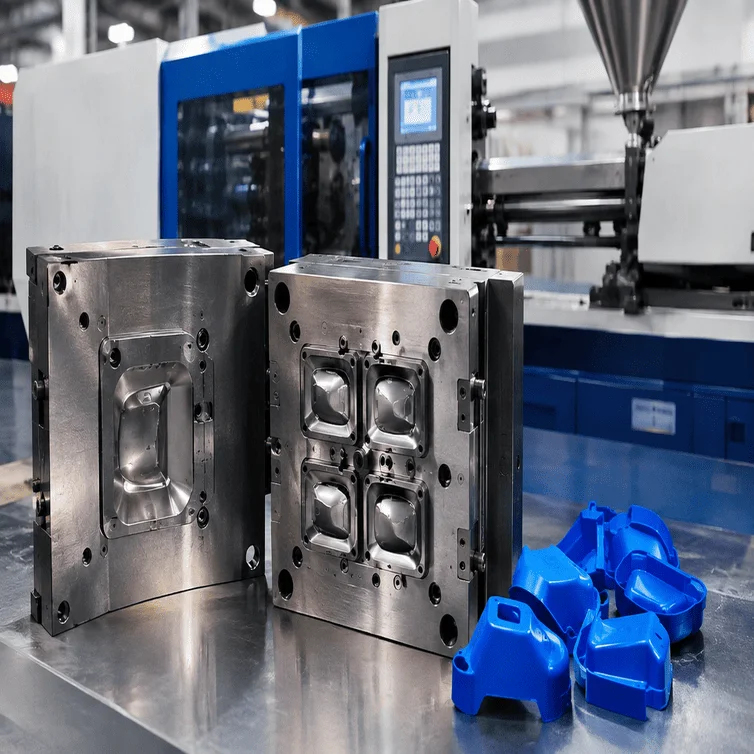

قالب تزریق پلاستیک چندحفره چیست؟
قالب چندحفره دارای دو یا تعداد بیشتری حفره است و میتواند در هر چرخه چند قطعه تولید کند. قالبهای دو، چهار، هشت و حتی تعداد حفرههای بیشتر بسته به نوع محصول و پروژه قابل طراحی هستند.مزیت اصلی این قالبها افزایش ظرفیت تولید است.
اگر تقاضای محصول زیاد باشد، تولید چند قطعه در هر چرخه میتواند زمان لازم برای تکمیل سفارش را کاهش دهد.در مقابل، طراحی و ساخت چنین قالبی پیچیدهتر است. ماده باید بهدرستی میان تمام حفرهها توزیع شود و سیستم خنککاری نیز باید شرایط نسبتاً یکنواختی برای قطعات ایجاد کند.
جدول مقایسه قالب تکحفره و چندحفره
| معیار مقایسه | قالب تکحفره | قالب چندحفره |
|---|---|---|
| تعداد قطعه در هر چرخه | معمولاً یک عدد | چند عدد |
| هزینه اولیه قالب | معمولاً کمتر | معمولاً بیشتر |
| ظرفیت تولید | پایینتر | بالاتر |
| پیچیدگی ساخت | کمتر | بیشتر |
| کنترل جریان مواد | سادهتر | نیازمند توازن دقیقتر |
| تعمیر و نگهداری | معمولاً سادهتر | پیچیدهتر |
| مناسب برای تیراژ بالا | کمتر | بیشتر |
| ابعاد قالب | معمولاً کوچکتر | معمولاً بزرگتر |
تعداد حفره قالب چه تأثیری بر سرعت تولید دارد؟
فرض کنید زمان یک چرخه تولید ۳۰ ثانیه باشد. در شرایط نظری یک قالب تکحفره میتواند در یک ساعت ۱۲۰ قطعه تولید کند.اگر با همان زمان چرخه از قالب چهارحفرهای استفاده شود، خروجی نظری به ۴۸۰ قطعه در ساعت میرسد.اما این محاسبه نباید باعث شود تصور کنیم چهار برابر کردن حفرهها همیشه دقیقاً چهار برابر خروجی واقعی ایجاد میکند. افزایش ابعاد قالب، حجم ماده موردنیاز، خنککاری و شرایط دستگاه میتوانند زمان چرخه را تغییر دهند.به همین دلیل باید ظرفیت واقعی خط تولید محاسبه شود، نه فقط حاصلضرب تعداد حفرهها در تعداد چرخه.
قالب تکحفره ارزانتر است یا چندحفره؟
اگر فقط هزینه ساخت قالب را در نظر بگیریم، قالب تکحفره معمولاً گزینه سادهتر و کمهزینهتری است. اما برای یک پروژه صنعتی، هزینه اولیه تنها معیار تصمیمگیری نیست.فرض کنید قالب تکحفره هزینه ساخت کمتری دارد اما برای تولید یک میلیون قطعه باید مدت بسیار بیشتری کار کند. قالب چهارحفرهای ممکن است هزینه اولیه بیشتری داشته باشد، ولی ظرفیت تولید بالاتر آن میتواند در طول پروژه بخشی از این اختلاف هزینه را جبران کند.بنابراین بهتر است دو عدد جداگانه محاسبه شوند:
هزینه اولیه ساخت قالب
و
هزینه کل تولید در تیراژ موردنظر
این مقایسه تصویر بسیار دقیقتری از اقتصادی بودن هر گزینه ارائه میدهد.
تیراژ چگونه تعداد مناسب حفره قالب را مشخص میکند؟
تیراژ یکی از مهمترین معیارهای تصمیمگیری است. برای یک پروژه با چند هزار قطعه، پرداخت هزینه بیشتر برای ساخت قالب بسیار پیچیده و چندحفرهای ممکن است بازگشت اقتصادی مناسبی نداشته باشد.اما اگر قرار است یک قطعه طی چند سال در تعداد بسیار بالا تولید شود، افزایش تعداد حفرهها ارزش بررسی بیشتری دارد.البته عدد مشخصی وجود ندارد که بگوییم از یک تیراژ خاص به بعد حتماً باید قالب چندحفرهای انتخاب شود. وزن قطعه، زمان چرخه، قیمت قالب، ظرفیت تجهیزات و برنامه تحویل نیز باید بررسی شوند.

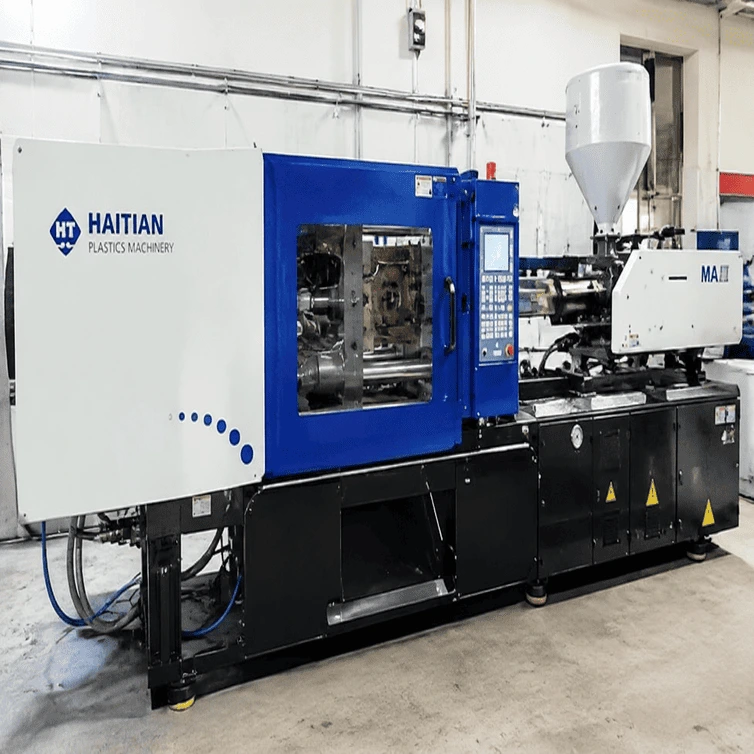

دستگاه چه تأثیری بر انتخاب تعداد حفرهها دارد؟
نمیتوان ابتدا تعداد حفرههای قالب را تعیین کرد و بعد بدون بررسی سراغ هر ماشینی رفت. قالب و دستگاه تزریق پلاستیک باید از نظر فنی با یکدیگر سازگار باشند.با افزایش تعداد حفرهها، حجم کل ماده موردنیاز در هر چرخه افزایش پیدا میکند. علاوه بر آن، ابعاد قالب و سطحی که فشار مواد روی آن وارد میشود نیز میتواند بیشتر شود.در نتیجه باید عواملی مانند ظرفیت تزریق، نیروی قفل، فضای نصب قالب و توان فرآوری مواد بررسی شوند.
برای مثال اگر وزن هر قطعه ۲۰۰ گرم باشد، یک قالب چهارحفرهای فقط برای خود قطعات به حدود ۸۰۰ گرم ماده در هر چرخه نیاز خواهد داشت و مواد موجود در سیستم راهگاه نیز ممکن است به این مقدار اضافه شوند.
چرا توازن حفرهها در قالب چندحفرهای اهمیت دارد؟
یکی از مسائل تخصصی در قالب چندحفرهای، رسیدن ماده به حفرهها در شرایط مناسب است.اگر مسیر یک حفره بسیار کوتاه و مسیر حفره دیگر طولانی باشد، ممکن است رفتار پر شدن آنها متفاوت شود. چنین شرایطی میتواند تنظیم فرآیند را دشوارتر کند.به همین دلیل طراحی سیستم راهگاه در قالبهای چندحفرهای اهمیت زیادی دارد. هدف این است که توزیع ماده تا حد امکان کنترلشده انجام شود و کیفیت قطعات خروجی حفرههای مختلف اختلاف نامطلوبی نداشته باشد.
خنککاری قالب چندحفرهای چه تفاوتی دارد؟
خنککاری بخش قابل توجهی از زمان چرخه را تشکیل میدهد. در قالب چندحفرهای باید شرایط حرارتی تمام حفرهها مورد توجه قرار گیرد.
اگر یک قسمت سریعتر و بخش دیگری کندتر خنک شود، ممکن است تفاوتهایی در جمعشدگی، ابعاد یا شکل قطعات ایجاد شود.به همین دلیل فقط افزایش تعداد حفرهها مهم نیست؛ باید امکان طراحی یک سیستم خنککاری مناسب نیز وجود داشته باشد.
کیفیت قالب تکحفره بهتر است یا چندحفره؟
تکحفره بودن به معنی کیفیت بیشتر نیست. یک قالب چندحفرهای که اصولی طراحی و ساخته شده باشد نیز میتواند قطعات باکیفیت و یکنواخت تولید کند.تفاوت اصلی در پیچیدگی کنترل است. در قالب چندحفرهای باید علاوه بر کیفیت هر قطعه، یکنواختی خروجی حفرههای مختلف نیز بررسی شود.اگر قطعه حفره اول سالم باشد ولی محصول حفره چهارم دائماً اختلاف ابعادی داشته باشد، فرآیند هنوز به شرایط مطلوب نرسیده است.
جدول راهنمای انتخاب تعداد حفره
| شرایط پروژه | گزینهای که ارزش بررسی بیشتری دارد |
|---|---|
| تیراژ محدود | تکحفره |
| تولید انبوه مستمر | چندحفره |
| قطعه بسیار بزرگ | حفره کمتر |
| قطعه کوچک با تقاضای بالا | چندحفره |
| بودجه اولیه محدود | تکحفره یا تعداد حفره کمتر |
| محدودیت شدید زمان تحویل | چندحفره |
| محدودیت ظرفیت ماشین | تعداد حفره کمتر |
| نیاز به خروجی ساعتی بالا | چندحفره |
| قالب بسیار پیچیده | بررسی دقیق هزینه و تعداد حفره |
آیا حفره بیشتر همیشه اقتصادیتر است؟
خیر. این یکی از مهمترین نکاتی است که قبل از ساخت قالب باید بدانیم.
فرض کنید برای یک محصول امکان ساخت قالب چهار و هشتحفرهای وجود دارد. اگر نیاز سالانه بازار با قالب چهارحفرهای بهراحتی تأمین شود، پرداخت هزینه بیشتر برای قالب هشتحفرهای ممکن است هیچ مزیت اقتصادی قابل توجهی ایجاد نکند.از طرف دیگر، قالب بزرگتر ممکن است به ماشین با ظرفیت بالاتر نیاز داشته باشد و هزینه تولید روی آن ماشین نیز متفاوت باشد.پس هدف نباید بیشترین تعداد حفره ممکن باشد؛ هدف پیدا کردن تعداد اقتصادی حفره برای پروژه است.
قبل از انتخاب قالب تکحفره یا چندحفره چه اطلاعاتی لازم است؟
قبل از تصمیم نهایی حداقل باید این اطلاعات مشخص باشند:
- تیراژ ماهانه و سالانه
- وزن قطعه
- ابعاد قطعه
- جنس ماده
- زمان تقریبی چرخه
- کیفیت مورد انتظار
- عمر موردنیاز قالب
- زمان تحویل سفارش
- ظرفیت ماشینآلات موجود
- بودجه اولیه ساخت قالب
بعد از کنار هم قرار دادن این اطلاعات میتوان درباره یک، دو، چهار یا تعداد بیشتری حفره تصمیم دقیقتری گرفت.
جمعبندی
هیچ پاسخ یکسانی برای تمام پروژهها وجود ندارد. قالب تکحفره میتواند برای تیراژ پایین، قطعات بزرگ و پروژههایی با محدودیت سرمایه اولیه انتخاب مناسبی باشد. قالب چندحفرهای نیز برای تولید انبوه میتواند ظرفیت تولید را افزایش دهد و در شرایط مناسب هزینه واحد را کاهش دهد.مهمترین نکته این است که تصمیم فقط براساس قیمت ساخت قالب گرفته نشود. تیراژ، زمان چرخه، هزینه کل تولید، ظرفیت دستگاه، کیفیت مورد انتظار و زمان تحویل باید همزمان بررسی شوند.
در نهایت بهترین قالب، قالبی با بیشترین تعداد حفره نیست؛ بلکه قالبی است که با ظرفیت تجهیزات و نیاز واقعی بازار هماهنگ باشد و بتواند در طول عمر پروژه، قطعات سالم را با هزینه اقتصادی و کیفیت پایدار تولید کند.
سوالات متداول
۱. برای تیراژ بالا قالب تکحفره بهتر است یا چندحفره؟
برای تیراژهای بالا معمولاً قالب چندحفرهای ارزش بررسی بیشتری دارد؛ زیرا در هر چرخه چند قطعه تولید میشود. البته ظرفیت دستگاه، زمان چرخه و هزینه ساخت قالب نیز باید در تصمیم نهایی لحاظ شوند.
۲. آیا هزینه ساخت قالب چندحفرهای بیشتر از قالب تکحفره است؟
معمولاً بله. افزایش تعداد حفرهها میتواند طراحی راهگاه، خنککاری و ساخت قالب را پیچیدهتر کند. بااینحال، در تیراژ بالا افزایش ظرفیت تولید ممکن است هزینه اولیه بیشتر قالب را جبران کند.
۳. آیا کیفیت قطعات تولیدشده با قالب چندحفرهای پایینتر است؟
خیر. اگر قالب اصولی طراحی و فرآیند تولید درست تنظیم شود، قالب چندحفرهای نیز میتواند قطعات باکیفیتی تولید کند. نکته مهم، حفظ یکنواختی کیفیت میان حفرههای مختلف است.
۴. تعداد حفرههای قالب چگونه تعیین میشود؟
تیراژ موردنیاز، وزن و ابعاد قطعه، جنس ماده، زمان چرخه، ظرفیت دستگاه، زمان تحویل و بودجه ساخت قالب از مهمترین عوامل تعیین تعداد مناسب حفرهها هستند.
۵. آیا افزایش تعداد حفرههای قالب همیشه باعث کاهش هزینه تولید میشود؟
خیر. اگر تعداد حفرهها بیش از نیاز پروژه باشد، هزینه بالاتر ساخت قالب و نیاز احتمالی به دستگاه بزرگتر میتواند صرفه اقتصادی را کاهش دهد. هدف باید انتخاب تعداد حفره متناسب با تیراژ و شرایط واقعی پروژه باشد.
