صنعت الکترونیک یکی از مهمترین و پرکاربردترین صنایع در جهان محسوب میشود. امروزه تقریباً در تمام وسایل اطراف ما، از تلویزیون، تلفن همراه و لپتاپ گرفته تا مودم، شارژر، کنترل، تجهیزات پزشکی و تابلوهای برق، قطعات الکترونیکی مختلفی وجود دارد. بسیاری از این تجهیزات علاوه بر مدارها و قطعات فلزی، به قابها، محفظهها، دکمهها، سوکتها و اجزای پلاستیکی دقیق نیاز دارند.یکی از اصلیترین روشهای ساخت این قطعات، تزریق پلاستیک است. این روش به دلیل سرعت بالا، دقت مناسب، امکان تولید انبوه و قابلیت ساخت قطعات پیچیده، نقش بسیار مهمی در صنعت برق و الکترونیک دارد. تولیدکنندگان تجهیزات الکترونیکی با استفاده از این فرآیند میتوانند قطعاتی سبک، مقاوم، ایمن و یکدست تولید کنند.در ادامه بهصورت کامل توضیح میدهیم که تزریق پلاستیک چه کاربردی در صنایع الکترونیک دارد، چرا از این روش استفاده میشود، مراحل تولید قطعات چگونه است و چه مواد اولیهای برای این محصولات مناسب هستند.
تزریق پلاستیک در صنایع الکترونیک چیست؟

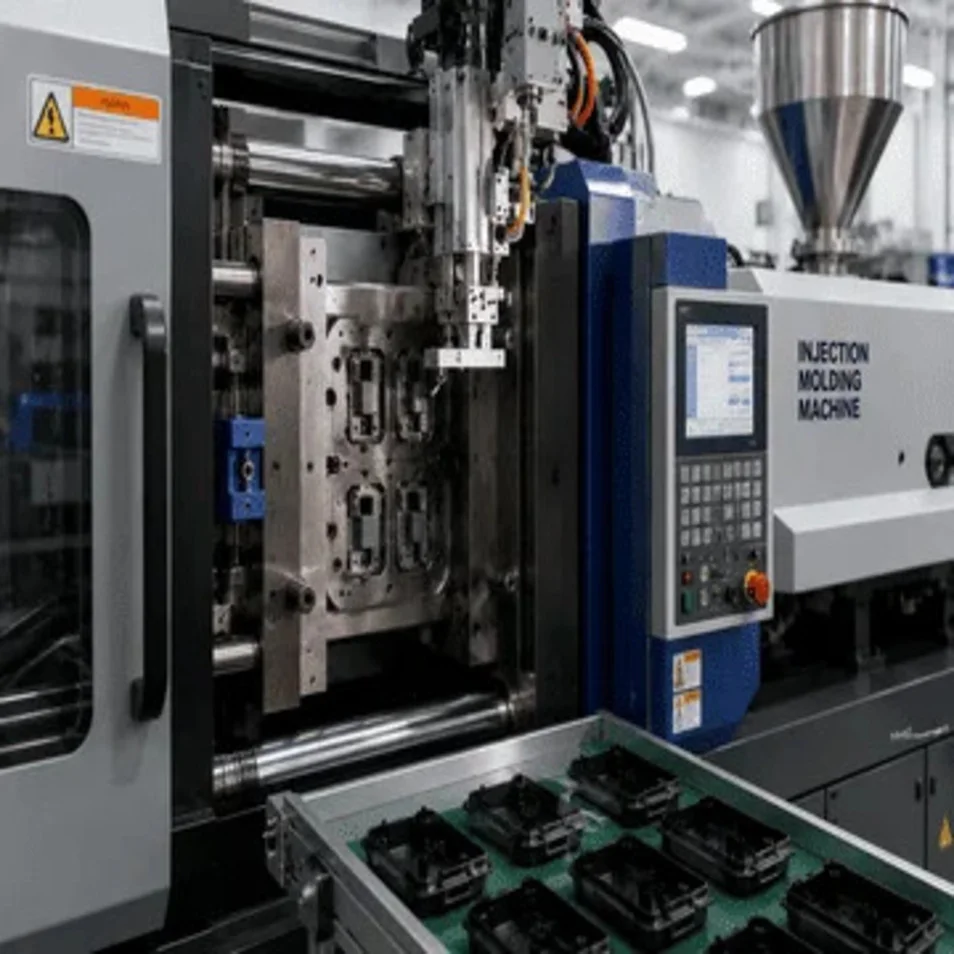

تزریق پلاستیک روشی برای تولید قطعات پلیمری است که در آن مواد پلاستیکی ابتدا به شکل گرانول وارد دستگاه میشوند. این مواد بر اثر حرارت ذوب شده و سپس با فشار بالا به داخل قالب انتقال پیدا میکنند. پس از خنک شدن مواد، قطعه شکل قالب را به خود میگیرد و از دستگاه خارج میشود.با این روش میتوان قطعات بسیار کوچک مانند دکمهها و سوکتهای ظریف یا قطعات بزرگتر مانند قاب تلویزیون، بدنه مانیتور و محفظه تجهیزات صنعتی را تولید کرد.در صنایع الکترونیک، کیفیت سطح، دقت ابعادی و عایق بودن قطعات اهمیت زیادی دارد. به همین دلیل، قالب و تنظیمات فرآیند باید با دقت بالایی طراحی و کنترل شوند. کوچکترین تغییر در ابعاد یک سوکت، قاب یا محل قرارگیری پیچ ممکن است باعث ایجاد مشکل در مرحله مونتاژ شود.
چرا در صنایع الکترونیک از تزریق پلاستیک استفاده میشود؟
استفاده از پلاستیک در صنعت الکترونیک تنها به دلیل کاهش هزینه نیست. پلاستیکها ویژگیهایی دارند که آنها را برای ساخت تجهیزات برقی و الکترونیکی بسیار مناسب میکند.اولین دلیل، خاصیت عایق الکتریکی بسیاری از مواد پلیمری است. قطعات پلاستیکی میتوانند از تماس مستقیم کاربر با بخشهای برقدار جلوگیری کنند. به همین دلیل، بدنه شارژرها، کلیدها، پریزها، آداپتورها و بسیاری از تجهیزات الکتریکی از پلاستیک ساخته میشود.دلیل دوم، وزن کم پلاستیک نسبت به فلز است. استفاده از بدنههای پلاستیکی باعث میشود محصول نهایی سبکتر باشد و حملونقل، استفاده و نصب آن راحتتر انجام شود.همچنین پلاستیکها امکان طراحی آزادانهتری را در اختیار تولیدکننده قرار میدهند. با طراحی قالب مناسب میتوان شیارها، محل پیچ، پایه نگهدارنده برد، محل عبور کابل و سایر جزئیات را مستقیماً روی قطعه ایجاد کرد. این ویژگی باعث کاهش تعداد مراحل مونتاژ میشود.
از دیگر دلایل استفاده از این روش میتوان به موارد زیر اشاره کرد:
- سرعت بالای تولید در تیراژهای زیاد
- تکرارپذیری مناسب قطعات
- امکان تولید قطعات با شکل پیچیده
- کاهش هزینه تمامشده در تولید انبوه
- امکان تولید قطعات در رنگهای مختلف
- مقاومت مناسب در برابر ضربه و رطوبت
- امکان استفاده از مواد مقاوم در برابر حرارت و شعله

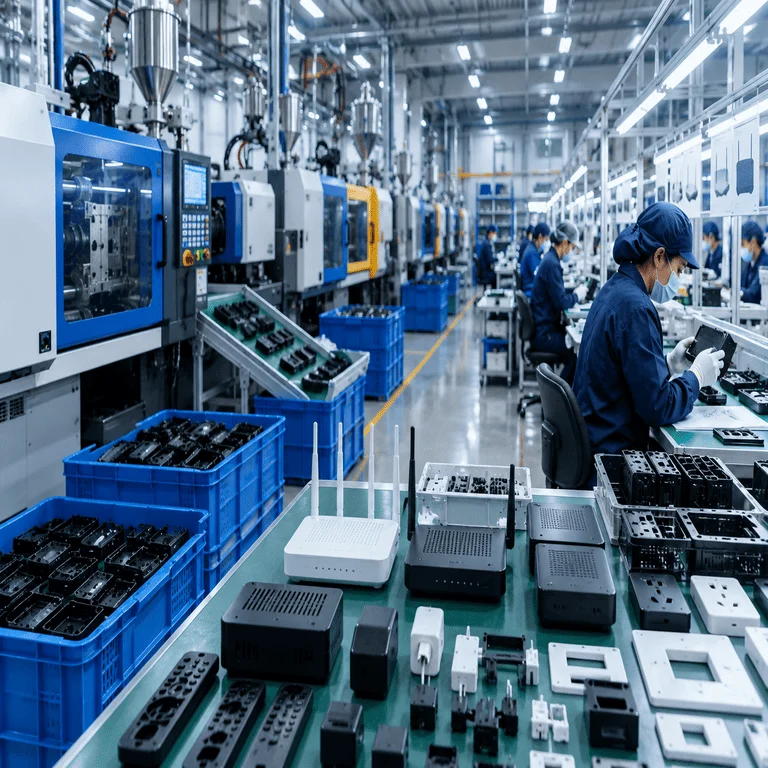

مهمترین کاربردهای تزریق پلاستیک در صنایع الکترونیک
قطعات تزریقی تقریباً در تمام بخشهای تجهیزات الکترونیکی استفاده میشوند. برخی از این قطعات تنها نقش ظاهری دارند، اما بعضی دیگر وظایف مهمی مانند عایقکاری، محافظت، نگهداری مدار یا جلوگیری از ورود گردوغبار را بر عهده دارند.
تولید قاب و بدنه تجهیزات الکترونیکی
یکی از رایجترین کاربردها، تولید قاب و محفظه انواع دستگاههاست. قاب تلویزیون، مانیتور، مودم، روتر، دستگاه کارتخوان، کنترل از راه دور، تلفن، دستگاههای آزمایشگاهی و تجهیزات هوشمند معمولاً با این روش تولید میشوند.این قابها باید علاوه بر ظاهر مناسب، استحکام کافی نیز داشته باشند. بدنه دستگاه باید از مدارها در برابر ضربه، گردوغبار، رطوبت و فشار محافظت کند. همچنین باید بهگونهای طراحی شود که قطعات داخلی بهدرستی در محل خود قرار بگیرند.
تولید سوکت و کانکتور

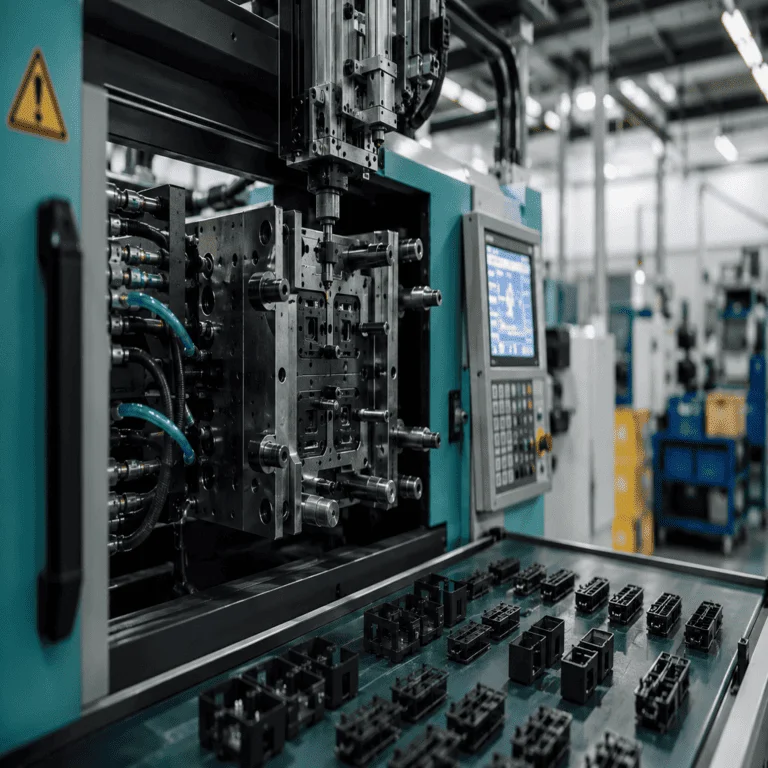

سوکتها و کانکتورها برای اتصال سیمها، کابلها و قطعات مختلف به یکدیگر استفاده میشوند. این قطعات معمولاً ابعاد کوچکی دارند و باید با دقت بسیار بالایی تولید شوند.بدنه پلاستیکی سوکت باید عایق برق باشد و در برابر حرارت ایجاد شده در زمان عبور جریان مقاومت داشته باشد. در بعضی موارد، پینهای فلزی هنگام تزریق درون قطعه قرار میگیرند و پلاستیک اطراف آنها شکل میگیرد.
تولید دکمهها و کلیدهای پلاستیکی
دکمههای تلویزیون، کنترل، کیبورد، پنلهای صنعتی و تجهیزات پزشکی نیز معمولاً با قالبگیری تزریقی ساخته میشوند. این قطعات باید ابعاد دقیق، سطح صاف و مقاومت مناسبی در برابر فشارهای تکراری داشته باشند.برای تولید دکمههای نرم یا چندرنگ میتوان از روش تزریق چندمادهای یا تزریق دو مرحلهای استفاده کرد.
تولید بدنه شارژر و آداپتور
بدنه شارژر و آداپتور باید عایق، مقاوم در برابر حرارت و دارای استحکام کافی باشد. در صورت استفاده از مواد نامناسب، حرارت ایجاد شده در داخل شارژر ممکن است باعث تغییر شکل یا آسیب دیدن بدنه شود.به همین دلیل معمولاً از پلاستیکهای مهندسی یا مواد دارای خاصیت کندسوز برای تولید این قطعات استفاده میشود.
تولید قطعات نگهدارنده برد الکترونیکی
در بسیاری از دستگاهها، برد الکترونیکی باید در محل مشخصی ثابت شود. پایههای پلاستیکی، قابهای داخلی، گیرهها و نگهدارندهها از حرکت برد جلوگیری میکنند.این اجزا میتوانند بخشی از بدنه اصلی باشند یا بهصورت قطعات جداگانه تولید شوند. طراحی صحیح آنها باعث کاهش پیچ و اتصالات اضافی در محصول میشود.
کاربرد در تجهیزات برق صنعتی
جعبه فیوز، قاب کنتور، بدنه رله، محفظه کنترلرها، قطعات تابلو برق، کلیدها، پریزها و تجهیزات حفاظتی از دیگر محصولات پلاستیکی مورد استفاده در این صنعت هستند.این قطعات باید در برابر حرارت، فشار، ضربه و شرایط محیطی مختلف مقاومت کنند. در تجهیزات صنعتی، انتخاب مواد اولیه اهمیت بیشتری دارد؛ زیرا محصول ممکن است در محیطهای گرم، مرطوب یا پرگردوغبار استفاده شود.
جدول کاربرد قطعات تزریقی در تجهیزات الکترونیکی
|
نوع قطعه |
نمونه کاربرد |
ویژگی مورد نیاز |
|
قاب و بدنه |
تلویزیون، مودم، مانیتور و کنترل |
مقاومت ضربهای و ظاهر مناسب |
|
سوکت و کانکتور |
اتصال کابل و مدار |
عایق بودن و دقت ابعادی |
|
کلید و دکمه |
کیبورد و پنل دستگاه |
مقاومت در برابر فشار مکرر |
|
بدنه شارژر |
شارژر موبایل و آداپتور |
مقاومت حرارتی و کند سوز بودن |
|
نگهدارنده برد |
تجهیزات خانگی و صنعتی |
ثبات ابعادی و استحکام |
|
محفظه صنعتی |
رله، کنتور و تابلو برق |
مقاومت در برابر رطوبت و حرارت |
مراحل استفاده از تزریق پلاستیک در صنعت الکترونیک
تولید قطعات الکترونیکی تنها با قرار دادن مواد در دستگاه انجام نمیشود. برای دستیابی به قطعهای دقیق و قابل استفاده، مراحل مختلفی باید طی شود.
طراحی قطعه
در مرحله اول، قطعه با استفاده از نرمافزارهای طراحی سهبعدی مدلسازی میشود. در این مرحله باید محل قرارگیری برد، پیچها، کابلها، شیارها و سایر اجزای محصول مشخص شود.ضخامت دیوارهها نیز اهمیت زیادی دارد. تغییر ناگهانی ضخامت میتواند باعث فرورفتگی، تاببرداشتگی یا خنک شدن نامناسب قطعه شود.
انتخاب مواد اولیه
پس از طراحی، نوع پلاستیک براساس کاربرد قطعه انتخاب میشود. برای مثال، اگر قطعه در نزدیکی منبع حرارت قرار دارد، باید از مواد مقاوم در برابر دما استفاده شود.اگر قطعه در تجهیزات برقی کاربرد دارد، عایق بودن و مقاومت در برابر شعله نیز باید بررسی شود.
ساخت قالب
قالب براساس طرح نهایی قطعه ساخته میشود. کیفیت قالب تأثیر مستقیمی بر ظاهر، ابعاد و کیفیت نهایی محصول دارد.
در قالب باید محل ورود مواد، مسیرهای خنککاری، خروج هوا و سیستم پران بهدرستی طراحی شود. قالب نامناسب میتواند باعث ایجاد پلیسه، خط جوش، سوختگی یا پر نشدن کامل قطعه شود.
تنظیم دستگاه
پس از نصب قالب روی دستگاه تزریق پلاستیک، پارامترهایی مانند دما، فشار، سرعت تزریق، زمان نگهداری و مدت خنککاری تنظیم میشوند.این تنظیمات برای هر ماده و هر قطعه متفاوت است. برای مثال، قطعات ظریف و کوچک ممکن است به سرعت تزریق بالاتر و کنترل دقیقتر دما نیاز داشته باشند.
تولید نمونه اولیه
قبل از آغاز تولید انبوه، چند نمونه آزمایشی تولید میشود. این نمونهها از نظر ابعاد، ظاهر، استحکام و نحوه مونتاژ بررسی میشوند.در صورتی که قطعه مشکل داشته باشد، تنظیمات دستگاه یا قالب اصلاح خواهد شد.
تولید انبوه و کنترل کیفیت
پس از تأیید نمونه، تولید انبوه آغاز میشود. در طول فرآیند، قطعات بهصورت دورهای بررسی میشوند تا کیفیت آنها ثابت باقی بماند.
مواد اولیه مناسب برای قطعات الکترونیکی
در صنعت الکترونیک نمیتوان برای تمام قطعات از یک نوع پلاستیک استفاده کرد. نوع ماده باید براساس دما، فشار، شرایط محیطی و میزان استحکام مورد نیاز انتخاب شود.
|
نوع ماده |
ویژگی اصلی |
کاربرد رایج |
|
ABS |
ظاهر خوب و مقاومت ضربهای |
قاب تجهیزات، کنترل و بدنه دستگاه |
|
پلیکربنات |
مقاومت حرارتی و ضربهای بالا |
قاب تجهیزات حساس و قطعات شفاف |
|
پلیآمید |
استحکام و مقاومت حرارتی |
سوکت، کانکتور و قطعات صنعتی |
|
پلیپروپیلن |
وزن کم و قیمت مناسب |
قطعات عمومی و قابهای سبک |
|
PBT |
ثبات ابعادی و مقاومت الکتریکی |
کانکتورها و قطعات دقیق |
|
مواد کند سوز |
کاهش گسترش شعله |
شارژر، آداپتور و تجهیزات برقی |
اهمیت مواد کند سوز در تجهیزات الکترونیکی
برخی تجهیزات برقی در زمان کار گرم میشوند. اگر در این محصولات از پلاستیک نامناسب استفاده شود، احتمال تغییر شکل، ذوب شدن یا گسترش آتش افزایش پیدا میکند.مواد کندسوز بهگونهای تولید میشوند که در برابر شعله مقاومت بیشتری داشته باشند و پس از حذف منبع آتش، شعله را کمتر گسترش دهند. این مواد بیشتر در شارژرها، آداپتورها، سوکتها، تابلوهای برق و تجهیزات صنعتی کاربرد دارند.البته کندسوز بودن به معنای نسوز بودن کامل نیست. نوع ماده باید با توجه به استانداردهای فنی و شرایط استفاده محصول انتخاب شود.
اور مولدینگ در صنایع الکترونیک
اورمولدینگ روشی است که در آن یک لایه پلاستیکی یا نرم روی قطعه دیگری تزریق میشود. این روش برای تولید دستههای نرم، روکش کابل، آببندی سنسورها و محافظت از اتصالات کاربرد دارد.برای مثال، در محل اتصال کابل به شارژر یا آداپتور، یک بخش انعطافپذیر ایجاد میشود تا کابل در اثر خم شدن مکرر آسیب نبیند.اورمولدینگ همچنین میتواند مقاومت قطعه را در برابر رطوبت، ضربه و گردوغبار افزایش دهد.
اینسرت مولدینگ چیست؟
در اینسرت مولدینگ، قطعات فلزی مانند پین، بوش، مهره یا اتصال قبل از تزریق داخل قالب قرار داده میشوند. سپس پلاستیک ذوبشده اطراف آنها تزریق میشود.این روش در تولید سوکتها، کانکتورها، دوشاخهها، قطعات رزوهدار و تجهیزات برقی بسیار پرکاربرد است. استفاده از اینسرت مولدینگ باعث کاهش عملیات مونتاژ و افزایش استحکام اتصال فلز و پلاستیک میشود.
مهمترین ویژگیهای قطعات پلاستیکی الکترونیکی
- قطعهای که در صنعت الکترونیک استفاده میشود باید مجموعهای از ویژگیهای فنی را داشته باشد.
- یکی از مهمترین ویژگیها، ثبات ابعادی است. قطعه نباید پس از خروج از قالب یا در زمان استفاده دچار تغییر شکل شود.
- مقاومت حرارتی نیز اهمیت دارد؛ بهخصوص در قطعاتی که در نزدیکی باتری، موتور، مدار یا منبع تغذیه قرار میگیرند.
- عایق الکتریکی بودن، مقاومت در برابر ضربه، امکان مونتاژ آسان و ظاهر مناسب از دیگر الزامات این قطعات هستند.
عیوب رایج قطعات تزریقشده
در صورت طراحی نامناسب قالب یا تنظیم اشتباه فرآیند، ممکن است عیوب مختلفی ایجاد شود.پلیسه یکی از این عیوب است که معمولاً بر اثر فشار زیاد یا بسته نشدن صحیح قالب رخ میدهد. فرورفتگی سطحی ممکن است به دلیل ضخامت زیاد دیواره یا خنککاری نامناسب ایجاد شود.تاببرداشتگی، خط جوش، تغییر رنگ، سوختگی و پر نشدن کامل قالب نیز از دیگر مشکلات رایج هستند.در قطعات الکترونیکی، این عیوب ممکن است مونتاژ را مختل کرده یا ظاهر محصول را کاهش دهند. به همین دلیل همکاری با یک تولید کننده قطعات تزریق پلاستیک دارای تجهیزات مناسب و کنترل کیفی دقیق اهمیت زیادی دارد.
کنترل کیفیت قطعات الکترونیکی
کنترل کیفیت در این صنعت تنها به بررسی ظاهر قطعه محدود نمیشود. ابعاد قطعه، محل سوراخها، جای پیچها و نحوه اتصال قطعات باید اندازهگیری شود.همچنین ممکن است آزمونهایی مانند تست ضربه، مقاومت حرارتی، عایق الکتریکی، مقاومت در برابر رطوبت و تست مونتاژ انجام شود.در محصولات حساس، حتی اختلاف بسیار کم در ابعاد میتواند باعث قرار نگرفتن صحیح برد یا بسته نشدن قاب شود.
عوامل موثر بر قیمت تولید قطعات الکترونیکی
قیمت تولید به عوامل مختلفی بستگی دارد. نوع و قیمت مواد اولیه، وزن قطعه، زمان سیکل تولید، تیراژ، پیچیدگی قالب و میزان دقت موردنیاز از مهمترین عوامل هستند.قطعات دارای اینسرت فلزی، چاپ، مونتاژ یا روکش نرم معمولاً هزینه بیشتری دارند. با این حال، در تولید انبوه میتوان هزینه هر قطعه را به میزان قابل توجهی کاهش داد.طراحی اصولی نیز تأثیر زیادی بر کاهش هزینه دارد. حذف ضخامتهای اضافی، کاهش تعداد قطعات و کوتاه کردن زمان خنککاری میتواند فرآیند تولید را اقتصادیتر کند.
نقش فاراد پلیمر در تولید قطعات صنایع الکترونیک
فاراد پلیمر با پوشش ماشینآلات ۵۰ تا ۲۰۰۰ تن، امکان تولید قطعات کوچک و بزرگ مورد استفاده در صنایع مختلف را دارد. دامنه تولید قطعات از وزن ۵ گرم تا ۱۲ کیلوگرم، امکان ساخت قطعات ظریف، قابها و محفظههای بزرگ را فراهم میکند.وجود دستگاههای متنوع باعث میشود تناژ مناسب براساس ابعاد قالب، سطح قطعه و فشار مورد نیاز انتخاب شود. انتخاب صحیح دستگاه میتواند کیفیت تولید را افزایش داده و از ایجاد پلیسه یا پر نشدن قالب جلوگیری کند.
جمعبندی
کاربرد تزریق پلاستیک در صنعت الکترونیک بسیار گسترده است. قاب دستگاهها، بدنه شارژر، سوکت، کانکتور، دکمه، قطعات نگهدارنده برد و محفظه تجهیزات صنعتی تنها بخشی از محصولات تولید شده با این روش هستند.سرعت بالا، امکان تولید انبوه، دقت مناسب، عایق بودن پلاستیک، وزن کم و قابلیت ساخت طرحهای پیچیده باعث شدهاند این فرآیند به یکی از اصلیترین روشهای تولید قطعات الکترونیکی تبدیل شود.برای دستیابی به محصولی باکیفیت، انتخاب مواد اولیه، طراحی قطعه، ساخت قالب، تنظیم دستگاه و کنترل کیفیت باید با دقت انجام شوند. مجموعههایی که به ماشینآلات متنوع و دانش فنی مناسب دسترسی دارند، میتوانند قطعات الکترونیکی را با کیفیت ثابت، ابعاد دقیق و هزینه مناسب تولید کنند.
سوالات متداول
۱. تزریق پلاستیک چه کاربردی در صنایع الکترونیک دارد؟
از این روش برای تولید قاب دستگاهها، بدنه شارژر و آداپتور، سوکت، کانکتور، کلید، دکمه، نگهدارنده برد و محفظه تجهیزات برقی استفاده میشود.
۲. چرا قطعات الکترونیکی با روش تزریق پلاستیک تولید میشوند؟
این روش سرعت تولید بالا، دقت ابعادی مناسب، امکان تولید انبوه، کاهش هزینه و قابلیت ساخت قطعات پیچیده را فراهم میکند. بسیاری از پلاستیکها همچنین عایق جریان برق هستند.
۳. چه موادی برای تولید قطعات پلاستیکی الکترونیکی مناسباند؟
ABS، پلیکربنات، پلیآمید، پلیپروپیلن و PBT از مواد پرکاربرد هستند. نوع ماده بر اساس مقاومت حرارتی، استحکام، عایق بودن و شرایط استفاده قطعه انتخاب میشود.
۴. قطعات پلاستیکی تجهیزات الکترونیکی باید چه ویژگیهایی داشته باشند؟
این قطعات باید دقت ابعادی، ثبات شکل، مقاومت حرارتی، استحکام مکانیکی و خاصیت عایق الکتریکی مناسبی داشته باشند. برای برخی تجهیزات استفاده از مواد کند سوز نیز ضروری است.
۵. قیمت تولید قطعات پلاستیکی الکترونیکی چگونه محاسبه میشود؟
قیمت به عواملی مانند وزن و ابعاد قطعه، نوع مواد اولیه، تیتراژ سفارش، پیچیدگی قالب، زمان تولید، دقت مورد نیاز و عملیات تکمیلی مانند مونتاژ یا چاپ بستگی دارد.
